LDKを1台で熱交換気。
快適空気とスッキリとした
居室デザインを実現
熱交換形換気扇 天埋形
商品特長
デザイン

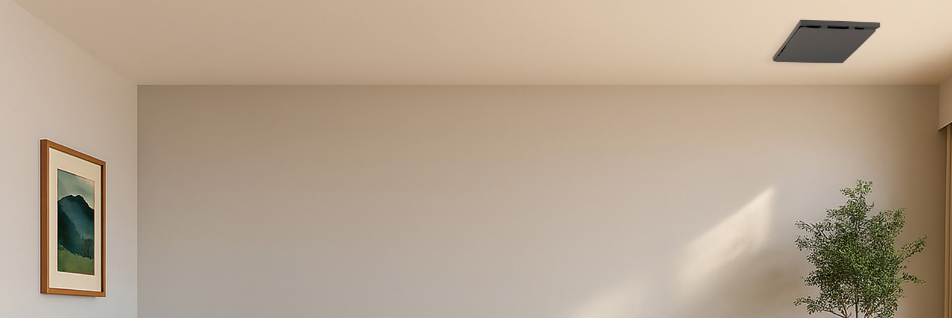

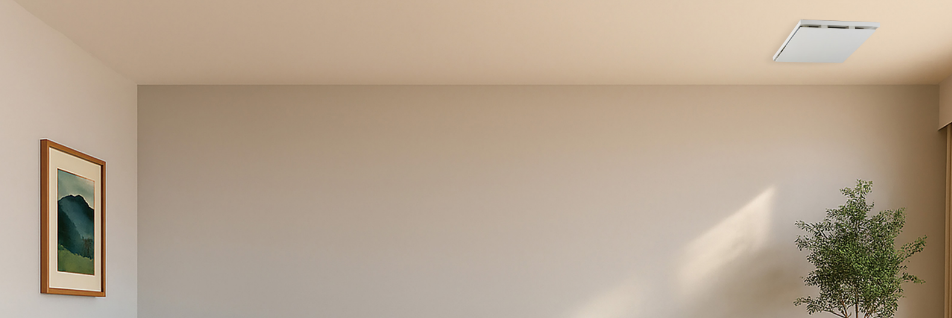

- インテリアになじみ、空間に溶け込む
-
シンプルなパネルデザインはインテリアとよくなじみ、居室空間に調和します。
新築時、お部屋のインテリアに合わせて選べるホワイトとグレーの2色展開。
快適
- より確実に換気ができる第1種熱交換気
-

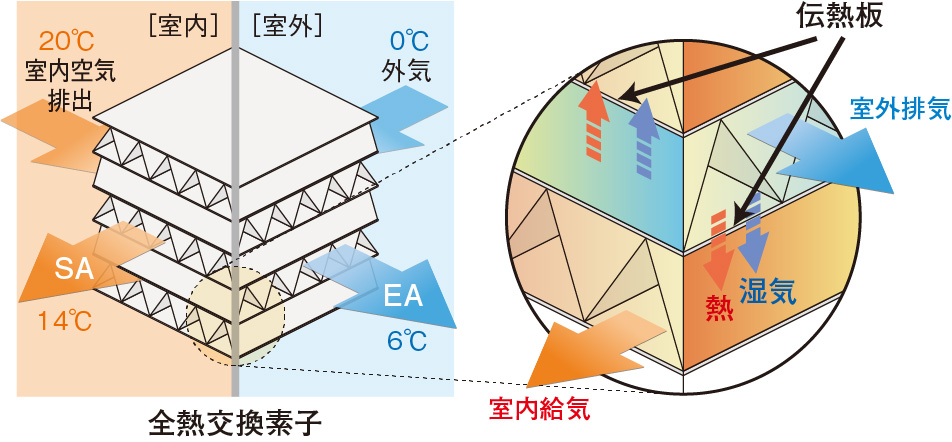

■熱交換気の仕組み（冬季）
熱交換気は排気の際に汚れた空気と一緒に捨てていた熱を給気時に回収して室内に戻します。熱回収によりエアコンの負荷を軽減でき、冷暖房コストを抑えます。
-

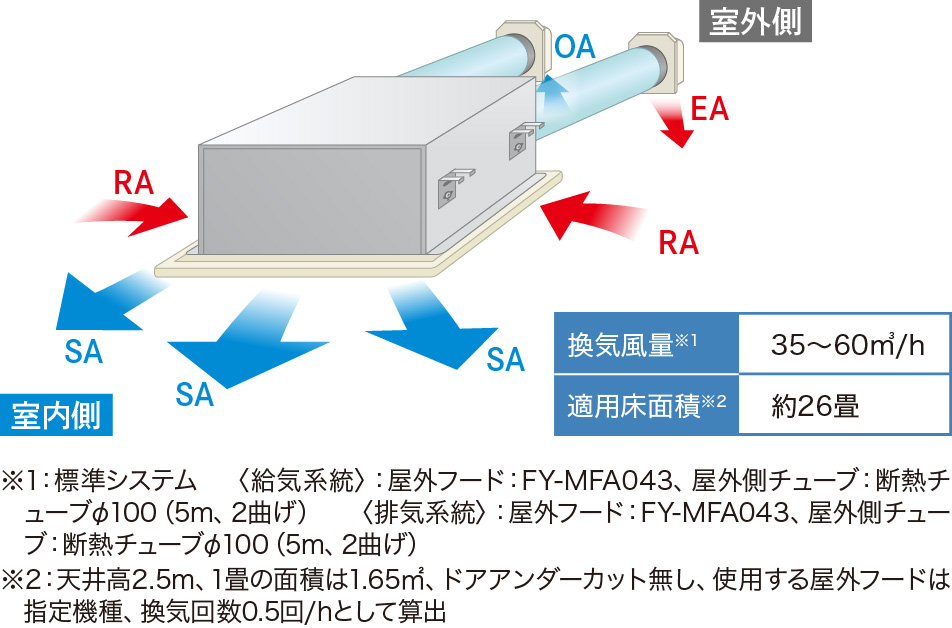

■空気の流れ
- 居室全体をしっかり換気
-

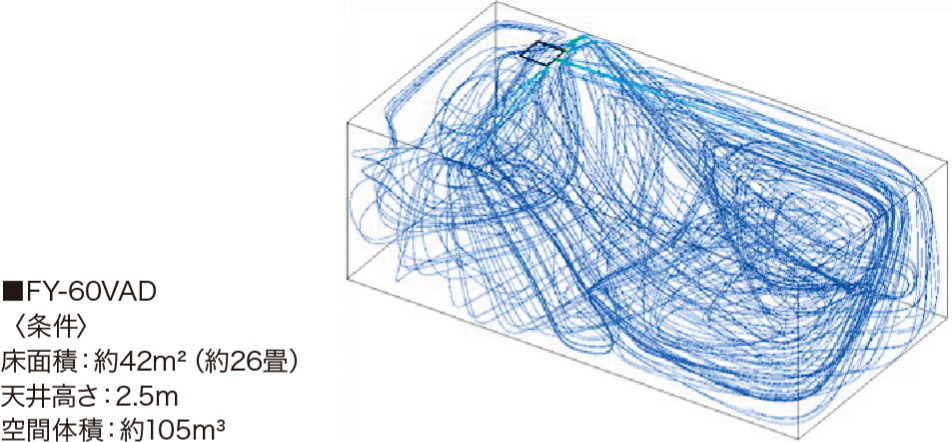

■気流解析の例
1台で居室全体を換気できる気流設計。
-

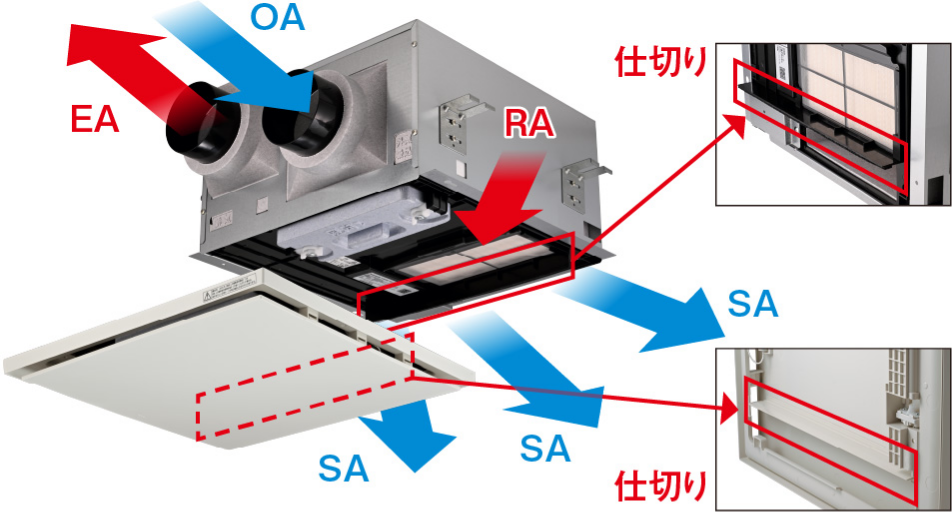

■ショートサーキットしにくい構造
パネル側と本体側両方に仕切りを設けることで、給気（SA）と還気（RA）のショートサーキット※を抑制する構造に。
※給気口と排気口が近い場合に、給気された空気がすぐに排気されてしまうこと
- PM2.5を約95％捕集して、きれいな外気を給気
給気清浄フィルター（微小粒子用）搭載で屋外の不要な物質の侵入を抑制し、屋内空気質の向上に貢献します。

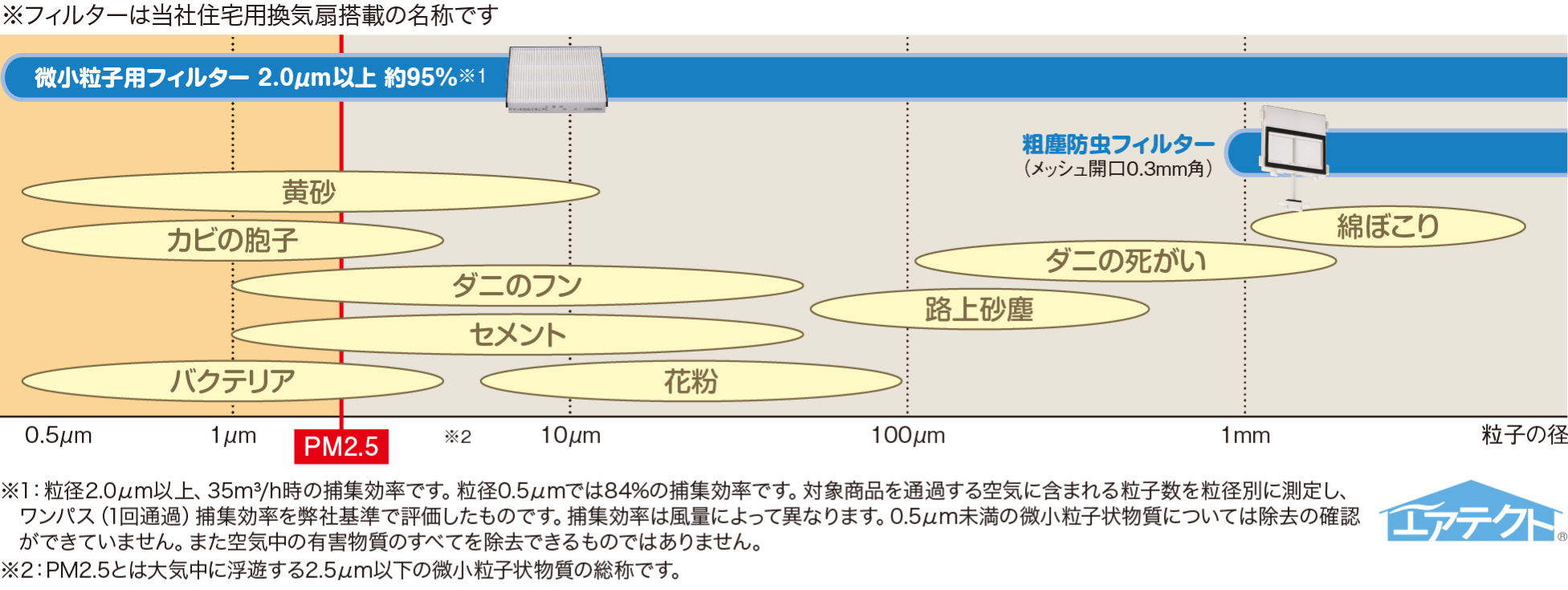

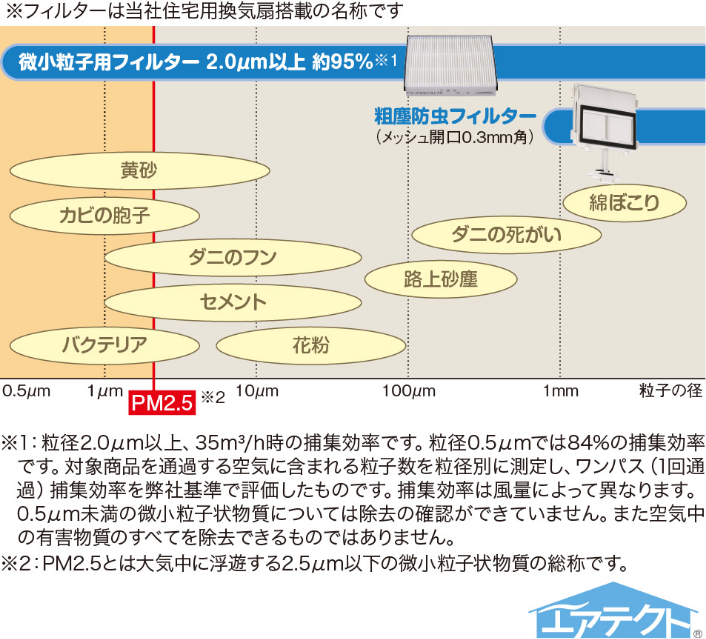

■フィルターの種類と捕集物質

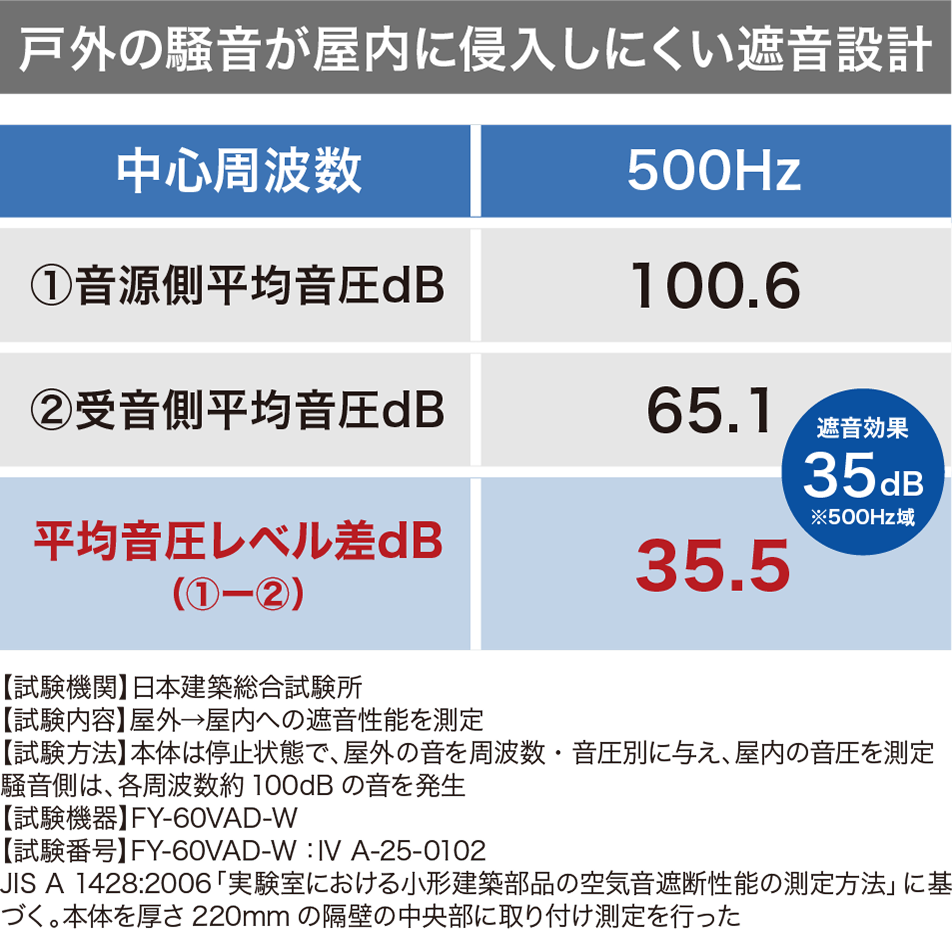

- LDKの騒音に配慮した設計
小さな運転音で部屋の空気を入れ替え。LDKの騒音に配慮した設計です。

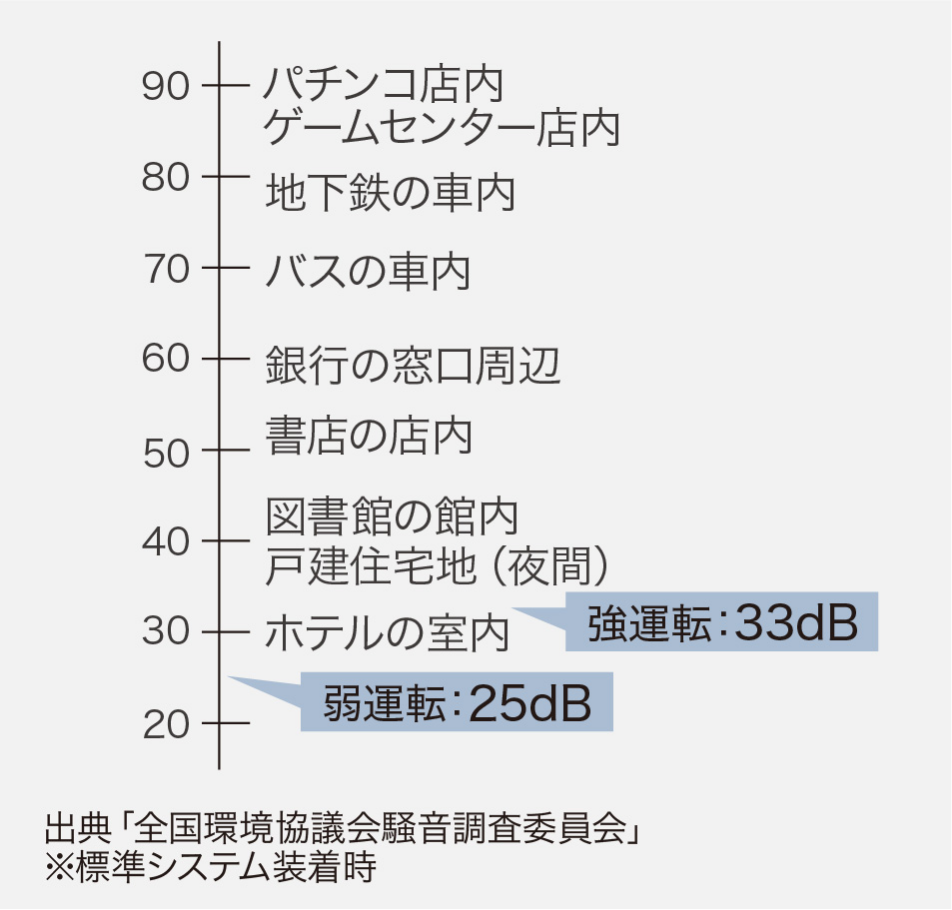

■騒音の目安（都心・近郊用）
省エネ
- 熱交換気でエアコン負荷を軽減
換気による熱ロスを抑え、室内の快適温度が損なわれにくく、冷暖房費の節約に。
※軽減度合いは地域により異なります。

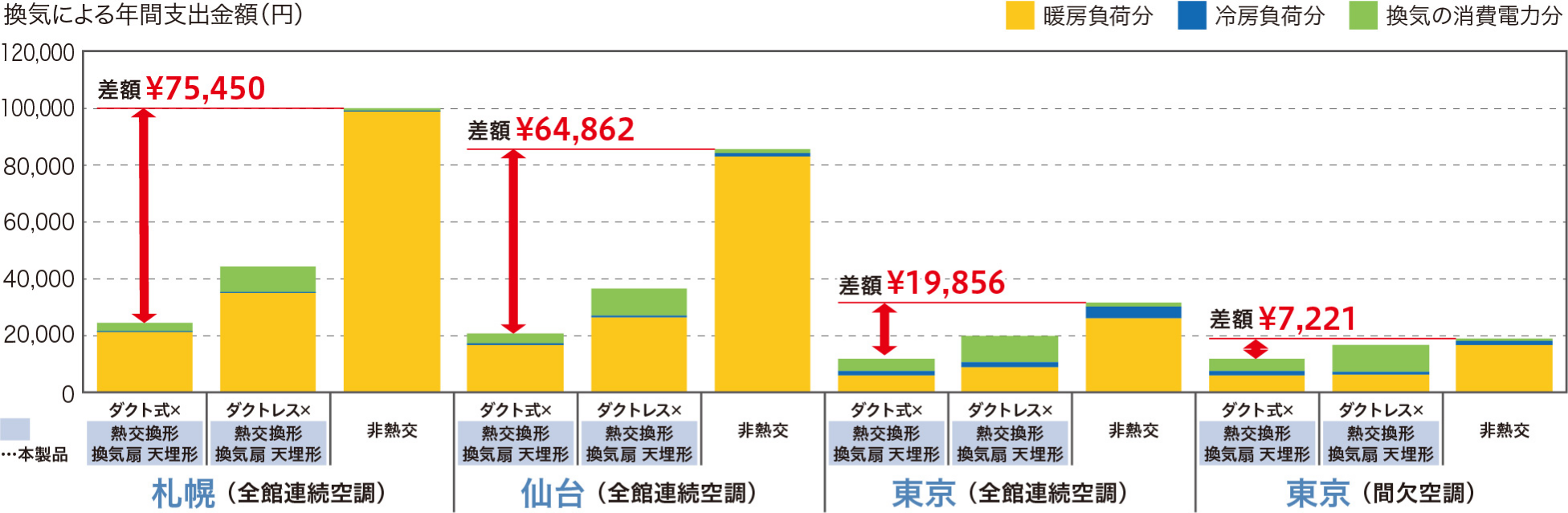

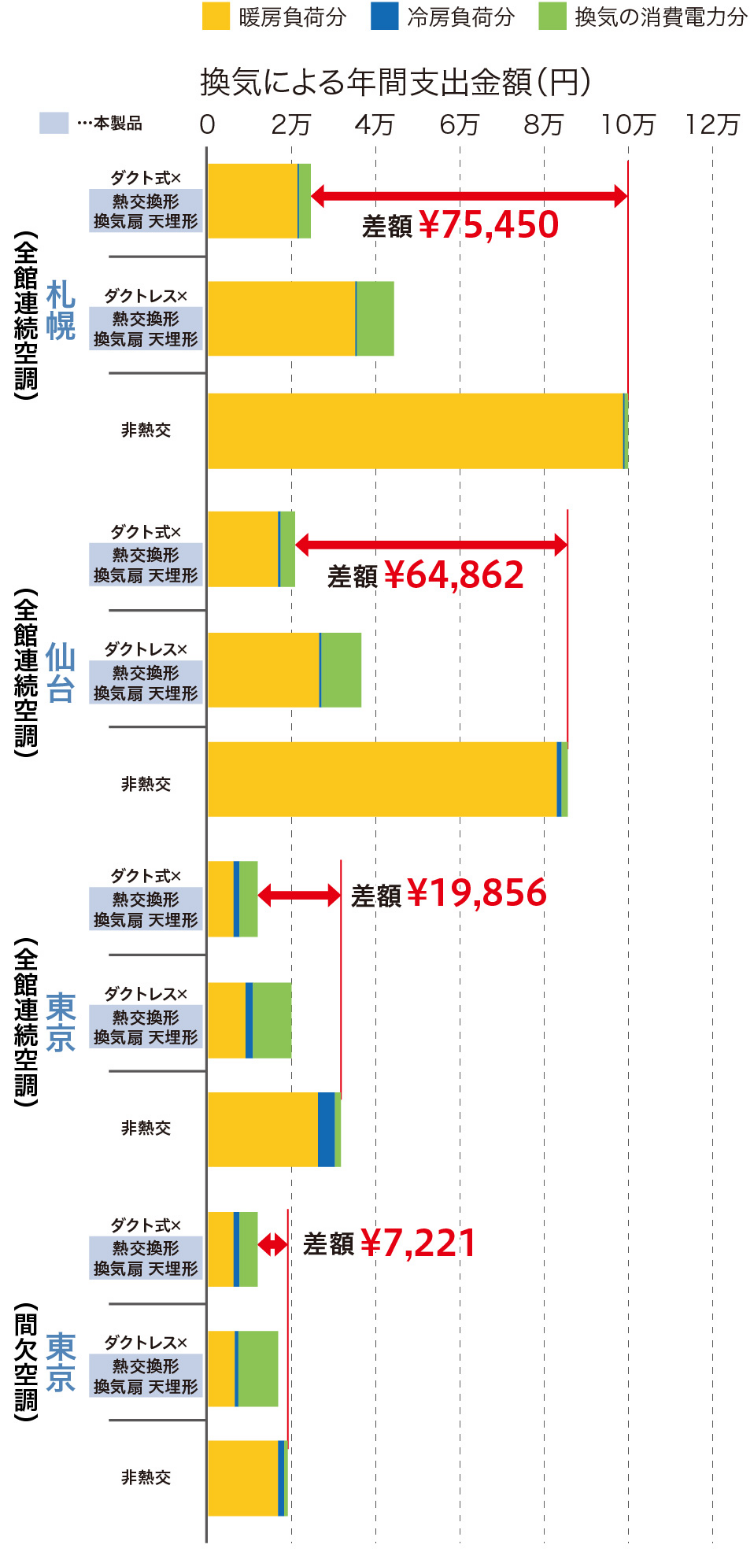

■熱交換気による金額・回収計算
〈算出条件〉
①【暖房期間】札幌9/28～5/28、仙台10/17～5/22、 東京11/6～4/13 ②【冷房期間】札幌7/27～8/28、仙台7/5～9/8、 東京5/30～9/22 ③【空調設定】暖房20℃50%以上、冷房27℃60%以下 連続空調（24時間連続運転） 間欠空調（ＬＤ18時間運転 個室３～5時間運転） ④【外気温湿度】拡張アメダスデータ ⑤【空調方式】札幌：ヒートポンプエアコン（冷房・除湿）、灯油ボイラー（暖房）、加湿器。仙台：ヒートポンプエアコン（冷房・除湿）、灯油ボイラー（暖房）、加湿器。東京：ヒートポンプエアコン（冷房・除湿・暖房）、加湿器。ヒートポンプエアコン APF4.9、灯油ボイラー COP 0.821、加湿器 16Wh／Ｌ（気化式加湿器を想定） ⑥【換気機器】24時間連続運転 全熱交（ダクト式×本製品：熱交換形換気扇 天埋形）： FY-80VBD3A×1台（80㎥/h 4口）、FY-60VAD×1台（60㎥/h） 全熱交（ダクトレス×本製品：熱交換形換気扇 天埋形）： FY-20KW×4台（20㎥/h）、FY-60VAD×1台（60㎥/h） 非熱交：FY-08PF9D×2台（77㎥/h） ⑦【電力料金目安単価】31円/kWh（税込） ⑧【灯油単価】120円/L（税込）

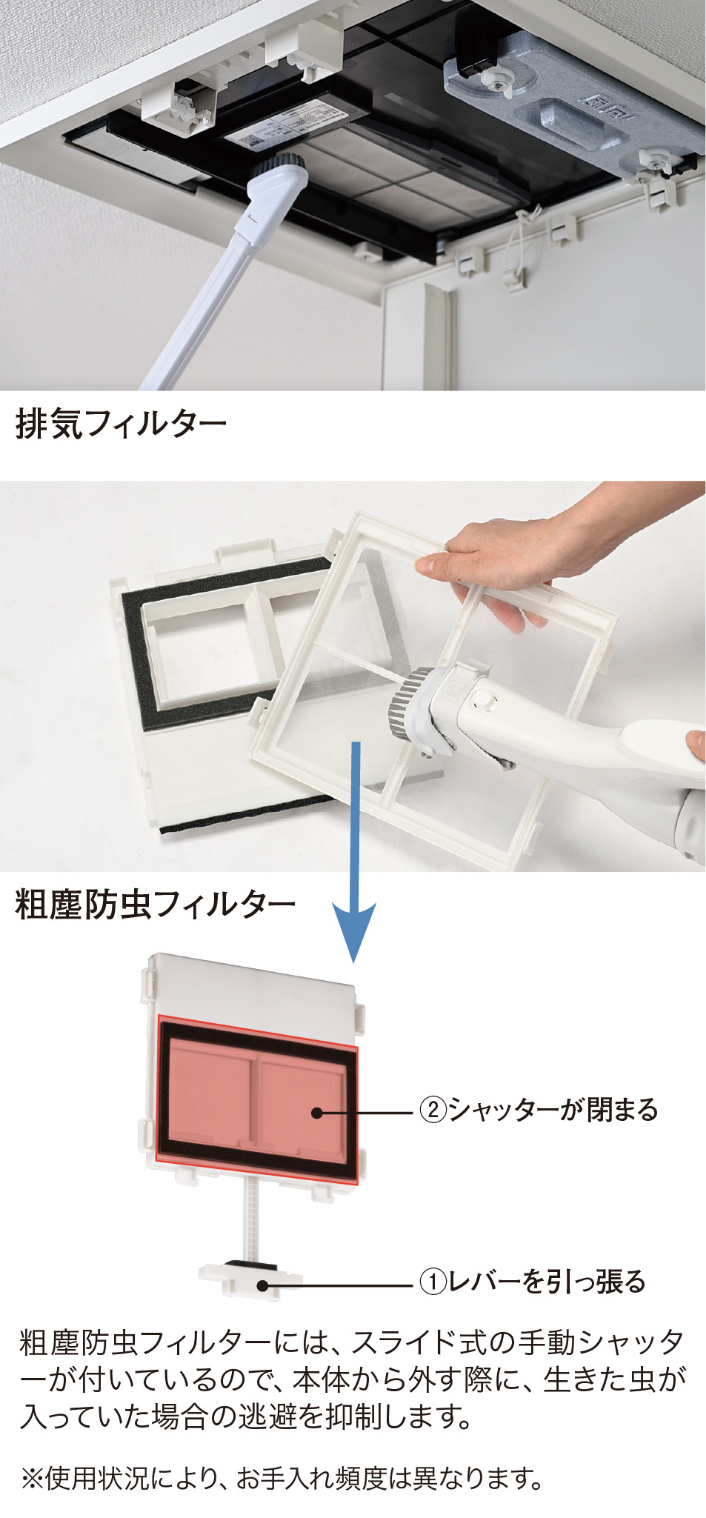

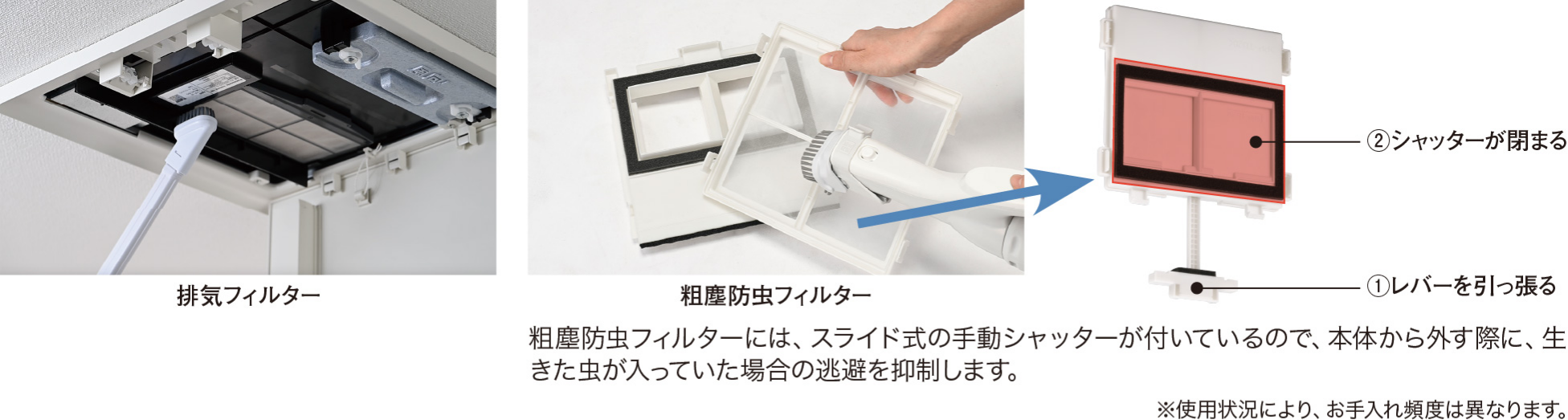

お手入れ
お掃除の負担軽減に
フィルターの汚れは掃除機で簡単にお手入れ。お掃除がラクラクです。
■月に1回程度
プラン例
多様な住宅プランに対応
ダクト式やダクトレスと組み合わせ、多様なプランの住宅に熱交換気の導入が可能です。ダクトレスと組み合わせ、本製品をリビングに使用することで、スッキリとした居室デザインに貢献します。本製品は給気（SA）ダクトが不要※のため、給気（SA）ダクトの部材や施工が不要です。 ※本製品は排気（EA）ダクトと外気（OA）ダクトは必要です。
| タイプ | ダクトレス | ダクト式 | |
|---|---|---|---|
| イメージ |
|
||

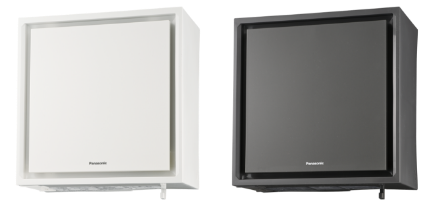

| 商品名 | 壁掛け 熱交換気システム 「IAQ-V」（アイエーキューブ） |

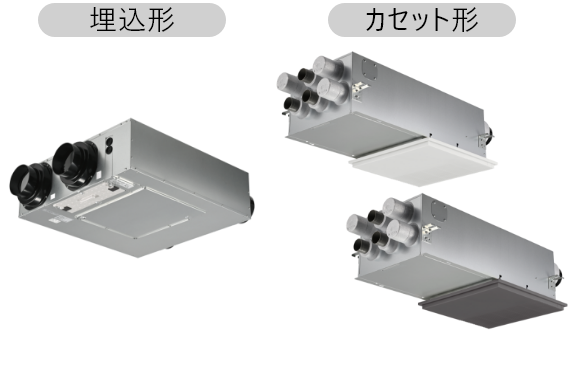

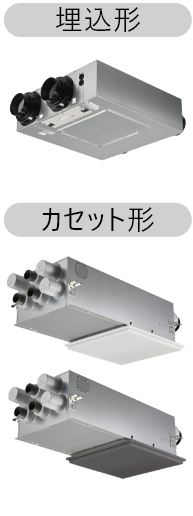

熱交換形換気扇 天埋形 | 熱交換気ユニット カセット形/埋込形 |
| 換気風量 （㎥/h） |
12〜30㎥/h | 35〜60㎥/h | カセット形…35〜140㎥/h 埋込形…100〜250㎥/h |
|
|||

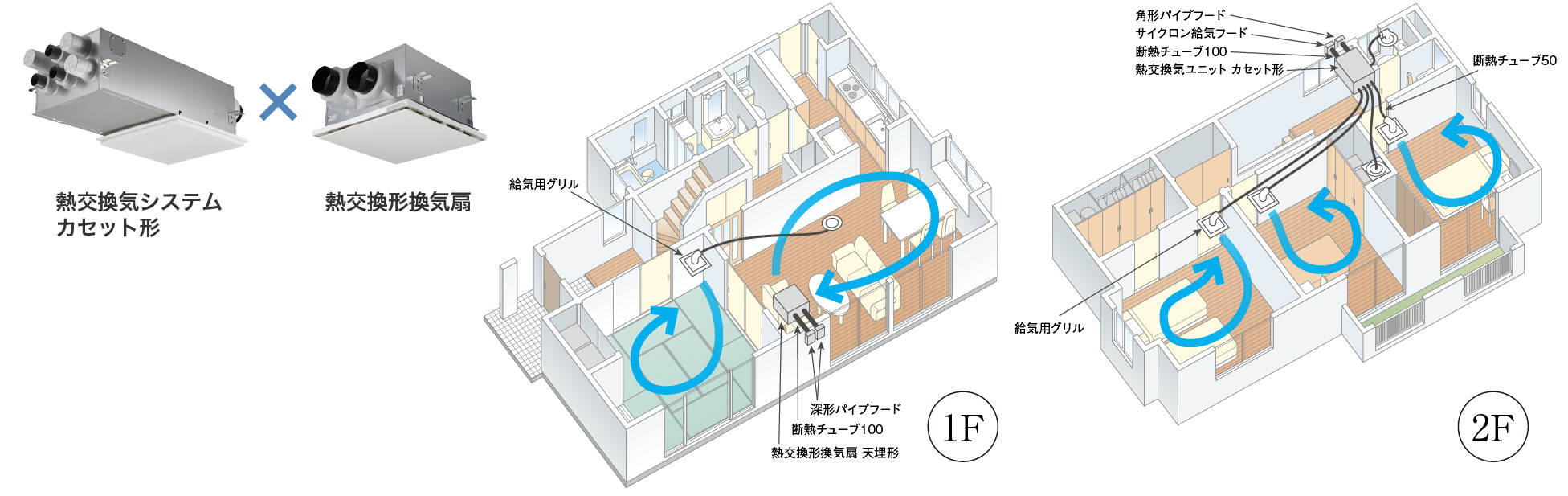

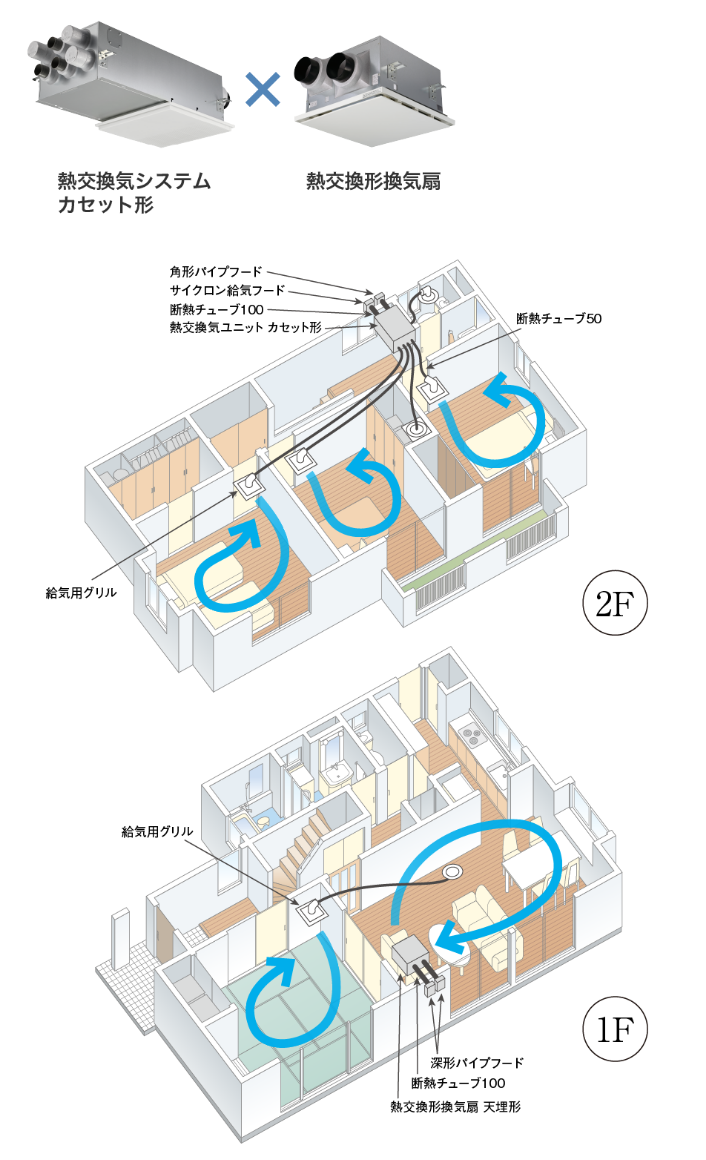

集中換気×個室換気プラン
機器名 |
品番 |
個数 |
|---|---|---|
| 熱交換気ユニット （カセット形・DCモータータイプ） |
FY-80VBD3A-W | 1 |
| 熱交換形換気扇 天埋形 |
FY-60VAD-W | 1 |
| 断熱チューブ 100（5m） |
FY-KXH405 | 2 |
| 断熱チューブ 50（18ｍ） |
FY-KXH218 | 2 |
| サイクロン給気フード | FY-CUX04 | 1 |
| 角形パイプフード | FY-CUXE04 | 1 |
| 深形パイプフード | FY-MFA043 | 2 |
| 継手φ100 | FY-PIT04 | 5 |
| 継手φ50 | FY-PMP02 | 1 |
| ソフトテープ | FY-RHS01 | 2 |
| 給気用グリル | FY-GPP024-W | 4 |
| 排気用グリル | FY-GMF022-W | 1 |
| スイッチ（強弱） | FY-SV11W | 1 |
| ダクトアダプター | FY-PJS02 | 1 |
【算出条件】延べ床面積…125.06㎡ 天井高さ…2.4m 換気対象外…浴室、洗面所、クローゼット・収納

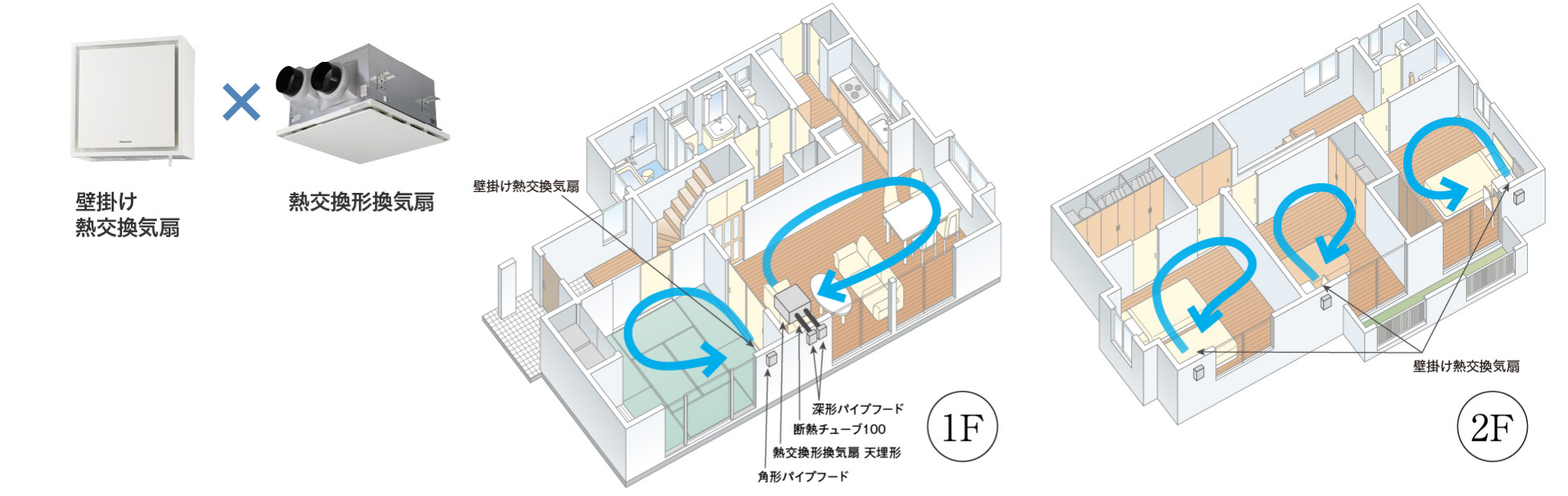

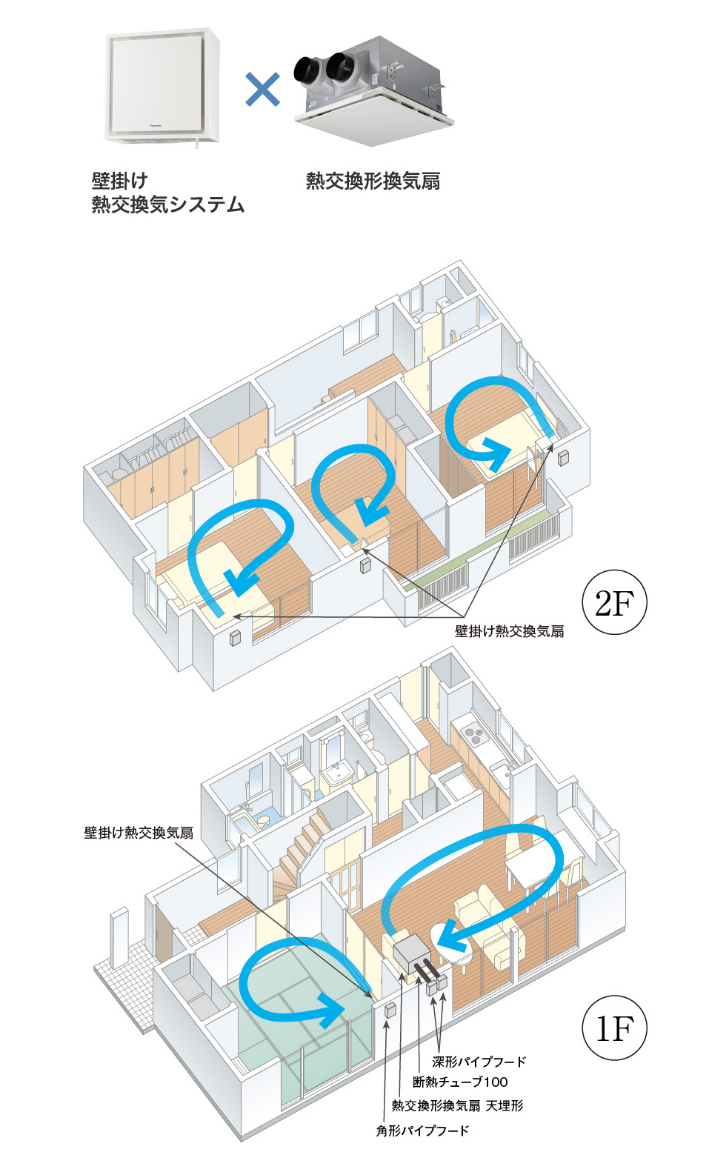

個室換気プラン
機器名 |
品番 |
個数 |
|---|---|---|
| 壁掛け熱交換気扇 | FY-20KW-W | 4 |
| 熱交換形換気扇 天埋形 |
FY-60VAD-W | 1 |
| 断熱チューブ 100（5m） |
FY-KXH405 | 1 |
| 角形パイプフード （樹脂製） |
FY-CWP06-C | 4 |
| 深形パイプフード | FY-MFA043 | 2 |
| スイッチ（強弱） | FY-SV12W | 4 |
| スイッチ（強弱） | FY-SV11W | 1 |
| 継手φ100 | FY-PIT04 | 2 |
| ソフトテープ | FY-RHS01 | 1 |
【算出条件】延べ床面積…125.06㎡ 天井高さ…2.4m 換気対象外…浴室、洗面所、クローゼット・収納、個室換気プランは玄関、ホールも対象外
