「ホームエレベーターは用途制限を受けてしまう。」「業務用エレベーターでは設置が大変。」 ─そんな小規模建築物におすすめなのが、小型エレベーター。シンプルな構造だから、省スペース設計、短工期、低コストの設置費・維持費で、木造建築物にも対応します。
ご利用者がある程度限定されている2〜4階建まで（昇降行程10m以下）の小規模な建物に設置してください。
管理責任者を選定し、利用者は運行管理者の管理のもとに利用してください。
※管理者銘板を乗り場付近に掲示してください。
1日の使用回数（エレベーターが昇降する回数）は、200回以下を前提として設計しています。
エレベーターの乗り場は、
外部から
雨風が浸入しないように前室を
設けるなど、
屋内に設置してください。
〈 福祉施設 等 〉
〈 診療所・医院 等※ 〉
入院設備のない建物に限ります。
〈 保育園 等 〉
〈 寺院・神社 等 〉
〈 教会 等 〉
〈 集会所 等 〉
〈 その他 〉
その他の小規模建築物へ設置する場合は、
弊社までご相談ください。
福祉のまちづくり条例等の規定により設置が認可されない場合もあります。詳細は所管行政庁にご確認ください。
Point1
省スペースで設置可能！

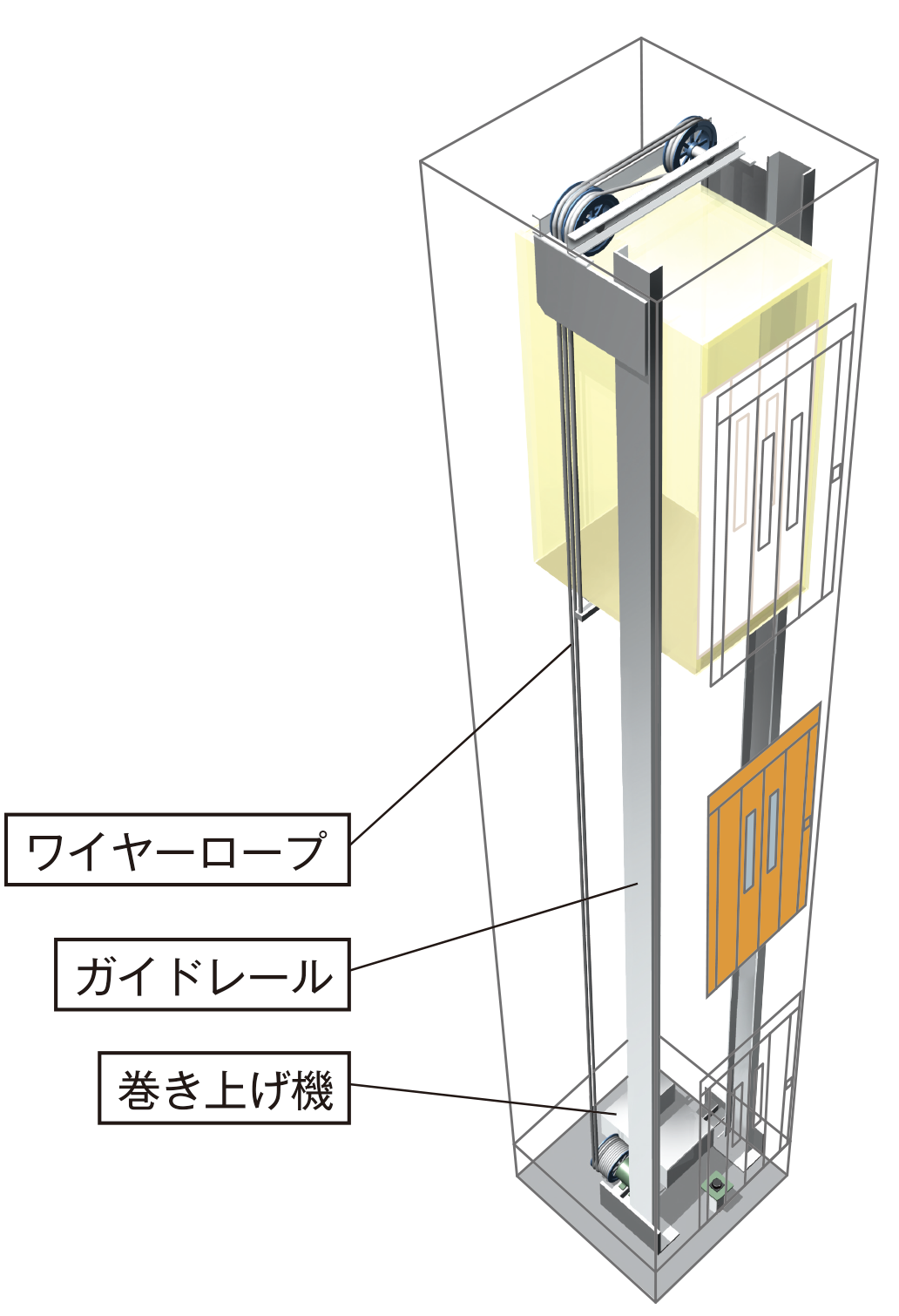

弊社の小型エレベーターは、駆動方式に巻胴式採用で機械室は床下。 ピットは浅く、オーバーヘッドも小さい省スペース設計。
※1出典 : エレベーターのかご及び昇降路の寸法 JIS A 4301－1983／エレベーターの制動装置の構造方法を定める件 建設省告示第1423号
イラストはイメージです。
Point2
木造建築にも設置可能！
建築物の水平梁に木造補強材を取り付けて設置ができます。自立鉄塔の設置工事は不要になります。
「脱炭素社会の実現に資する等のための建築物等における木材の利用の促進に関する法律」が2021年10月1日施行され、適用対象が公共建築物から建築物一般に拡大しました。
木造建築物が国策として推進される情勢下で、木造建築に対応できるのは小型エレベーターの大きなメリットです。
Point3
動力電源契約不要
小型エレベーターの電源は単相200Vで、一般家庭用の電源のみで稼働します。
| 種 別 | 電 源 |
|---|---|
| 当社小型エレベーター | 単相200V |
| 業務用エレベーター | 三相200V |
Point4
短納期・短工期での設置
製造発注から出荷
約1か月
据付工事
2~4日
件名により納期が異なる場合もあります。
Point1
「福祉のまちづくり条例」等で
規定された
小規模建築物に
さらに設置しやすく
省スペース設置での福祉のまちづくり条例への対応が可能に。
| 当社 従来品 |
XL ウェルハート Ui |
||
|---|---|---|---|
|
1 ルーム内奥行き
所管行政庁により異なります |
1350 mm 以上 |
╳ | ● |
|
2 乗り場ロビー
昇降方向の表示 （乗り場インジケーター） |
装備 必要 |
╳ | ● |
|
3 ルーム内に停止予定階・
現在位置の表示 （ルーム内インジケーター） |
装備 必要 |
╳ | ● |
エレベーターに関する福祉のまちづくり条例等の規定につきましては、所管行政庁へご確認をお願いします。本商品のご採用を検討される際は、建築計画の前に所管行政庁に設置相談をお願いします。
ルーム内奥行最大1450mmにて、まちづくり条例規定の1350mmをクリア。JIS規格の電動式車椅子もゆったりご利用が可能。
小型エレベーター業界において2024年3月当社調べ
各階の乗り場で昇降方向や階数を表示してご案内します。
オプション対象機種：XLウェルハートUi、ウェルハートUi
液晶パネルで昇降方向や階数を表示。また、地震発生時※など、管制運転をメッセージでご案内します。
オプション対象機種：XLウェルハートUi、ウェルハートUi
地震時管制運転装置のオプション付加が必要です。
24時間、管理施設等と連絡がとれる建物内専用の連絡装置です。
オプション対象機種：XLウェルハートUi、ウェルハートUi
電話機併設となります。また、聴覚障害者対応インターホンとインターホンの併設はできません。
乗り場ボタンとルーム内操作ボタンを点字でご案内します。
オプション対象機種：XLウェルハートUi、ウェルハートUi
運行方向や到着案内、緊急時のお知らせを、運転状況に応じてわかりやすく音声で案内します。
オプション
Point2
遮煙乗り場ドアの設置で防火設備の別途併設も不要に
標準寸法と同スペースで設置でき、建築側の防火設備工事は不要。
対象機種：XLウェルハートUi、ウェルハートUi
