マンション向け全館空調熱交換気システム「ウイズエアーキューブ」 | 空調・換気

●全館空調熱交換気システムは、
パナソニック指定代理店での取り扱いとなります。

マンション居住スペースで
こんなお困りはありませんか？

温度差を
なくしたい
花粉やハウスダストが
気になる
光熱費が
気になる

24時間365日
新鮮・快適な空気に包まれて暮らせる
空間づくりのご提案

6つの機能をひとつに

冷房
暖房
全熱交換
換気
空気清浄
除湿
加湿
（オプション）

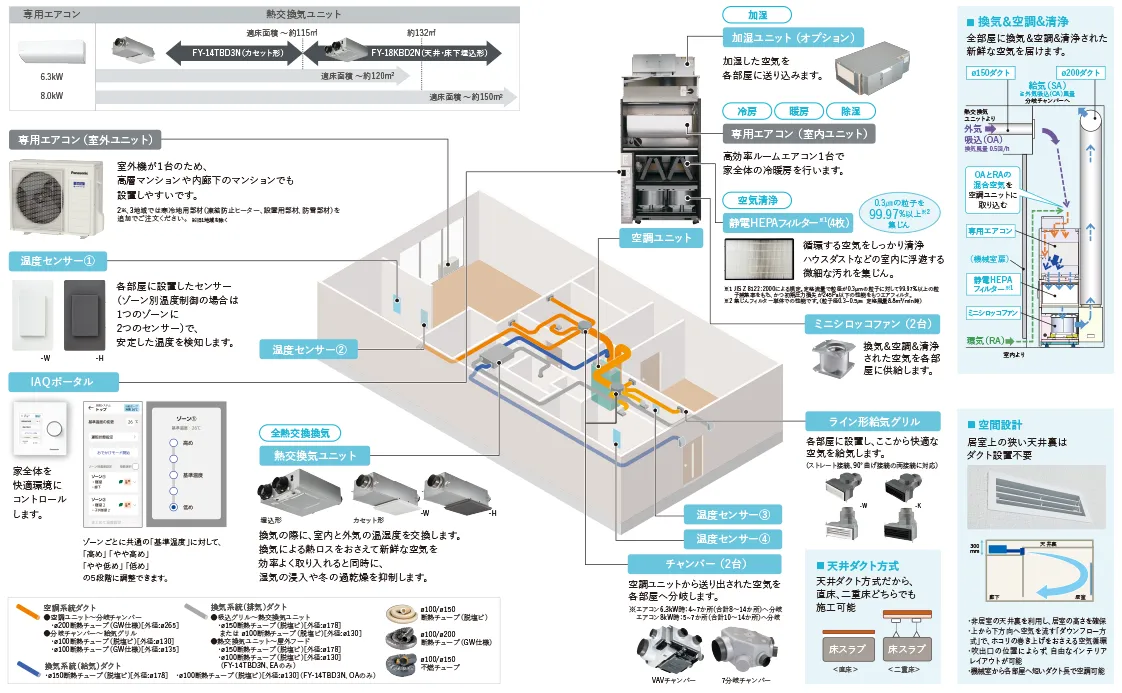

システム構成
選べる3プラン
部屋ごとに
快適温度
澄みやかな
空気循環
細やかな
省エネ運転
メンテナンス
機器交換もラク
快適にご利用
いただくために

システム構成・選べる3プラン

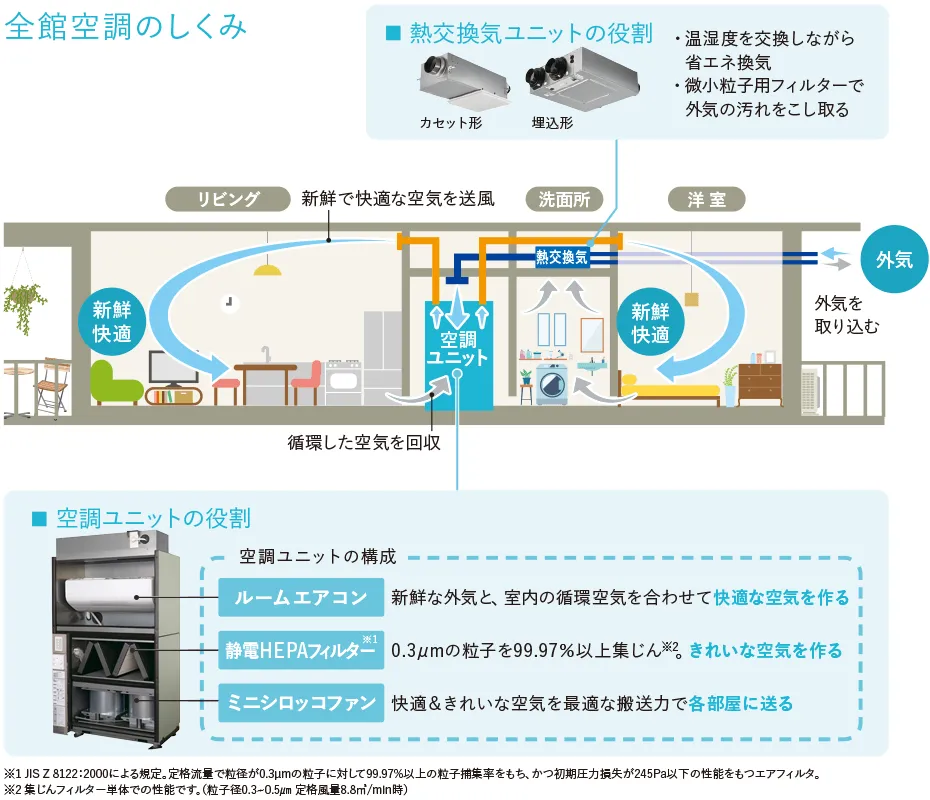

ルームエアコン1台で、
住まい全体を冷暖房

拡大表示はこちら

PDFダウンロード

ゾーンごとも、部屋ごとも、
くらしに合わせた温度制御のプランをご用意

GRAND

個室温度制御に
特化したプラン
FREE

フロア温度制御に
特化したプラン
CAST

個室温度制御、
フロア温度制御を
組み合わせた
プラン

メニューに戻る

部屋ごとも、ゾーンごとも、温度ストレスの少ない快適空間
部屋ごとに快適温度

夏も冬も住まい全体でほぼ均一な温度環境を実現

● 1日の平均温度

● 居室の温度制御

基準温度24℃　自動定常モードにて 各居室（中央・高さ1100mm）温度を計測

測定場所：株式会社長谷工コーポレーション　長谷工テクニカルセンター　住宅実験棟 401号室（東京都多摩市）
住戸位置：最上階西側妻住戸	建物面積：75.1m²
気密性能：相当隙間面積（C値）=0.3 cm²/m²	断熱性能：外皮平均熱貫流率（U_A値）=0.96 W/（m²･K）
冷房期平均日射熱取得率（η_AC値）=1.9	暖房期平均日射熱取得率（η_AH値）=2.2

■温度設定可能範囲冷房：20～30℃ 暖房：16～26℃　
※実験住宅における測定結果であり、保証値ではありません。

● 居室の相対湿度

測定住宅の仕様：床面積119.25m²、U_A値=0.37 W/(m²･K)、C値=0.4 cm²/m²	温度条件：室外は6地域の8月平均の代表日。室内設定温度27℃
空調面積：全館空調119.25m²（容積286m²）、個別空調36.4m²（容積87.5m²）	使用エアコン：全館空調6.3kW相当、個別空調6.3kW相当

※ 実験住宅における測定結果であり、保証値ではありません。

部屋の上下で温度差が少なく、冬の足元の寒さも緩和

● 居室の上下温度差

※弊社シミュレーションによる

● 立上げ時の各居室の温度推移

空調専用断熱チューブによる効果で、短時間で空調を立上げ、基準温度まで一気に到達させることが可能

基準温度24℃　自動定常モードにて立上げ、 各居室（中央・高さ1100mm）温度を計測

測定場所：株式会社長谷工コーポレーション　長谷工テクニカルセンター　住宅実験棟 401号室（東京都多摩市）
住戸位置：最上階西側妻住戸	建物面積：75.1m²	気密性能：相当隙間面積（C値）=0.3 cm²/m²
断熱性能：外皮平均熱貫流率（U_A値）=0.96 W/（m²･K）		暖房期平均日射熱取得率（η_AH値）=2.2

※実験住宅における測定結果であり、保証値ではありません。

「加湿ユニット」（オプション）でさらに快適

空調に加え、調湿も可能に。
加湿フィルターレス＆自動給排水の「おまかせ加湿」

調湿機能 アップ: 空調ユニットの上部に「加湿ユニット」をオプションで設置すると、加湿した空気を各部屋に送り込みます。エアコンによる除湿とあわせ、家全体を調湿します。

お手入れ 簡単: パナソニックの「遠心破砕方式」により、少量の水で効率よく加湿しつつディスク回転数によって加湿量を調整するため、一般的な加湿フィルターが不要に。自動給排水のため、給水タンクを運ぶ手間もありません。

メニューに戻る

家まるごと空気を清浄。CO₂濃度もおさえてクリーンに
澄みやかな空気循環

家じゅうに、きれいな空気を循環させる

● 全館空気清浄のイメージ

● 空気清浄度測定

拡大表示はこちら

PDFダウンロード

全居室の窓・ドアを30分開放し、 外気と同レベルの粉塵量とした後、 窓・ドアを閉め、システムを運転させ、 リビング・ダイニング（中央・高さ1100mm）の 浮遊粉塵量を測定

測測定場所：株式会社長谷工コーポレーション　長谷工テクニカルセンター
住宅実験棟 401号室（東京都多摩市）	住戸位置：最上階西側妻住戸
建物面積：75.1m²	密性能：相当隙間面積（C値）=0.3 cm²/m²

● CO₂濃度測定

・個別空調＋浴室換気乾燥機（換気0.5回/h）

・全館空調＋熱交換気（換気0.59回/h）

住宅内の空気の循環による住まい全体の平滑化と換気の効果により、CO2濃度を1000ppm以下※１に抑制

寝室（洋室1）［6.5畳］に2名就寝相当のCO₂を発生させ、 各居室（中央・高さ1100mm）のCO₂を測定

測定場所：株式会社長谷工コーポレーション　長谷工テクニカルセンター
住宅実験棟 401号室（東京都多摩市）	住戸位置：最上階西側妻住戸	建物面積：75.1m²
気密性能：相当隙間面積（C値）=0.3 cm²/m²

※１実験住宅における測定結果であり、保証値ではありません。

● 騒音測定

全館空調システムのエアコン風量タップ、 搬送ファンノッチを固定し、各居室、空調室前の騒音値を測定

測定位置：洋室1～3:部屋中央/高さ1.2m　空調室前:空調室扉から0.4m/高さ1.5m

測定場所：実験住宅

※ 実験住宅における測定結果であり、保証値ではありません。

メニューに戻る

高効率エアコンと熱交換気で、光熱費をかしこくおさえる
細やかな省エネ運転

パナソニックのルームエアコンだから清潔・省メンテナンス

● 清潔・省メンテナンス

● ルームエアコンで省エネ全館空調

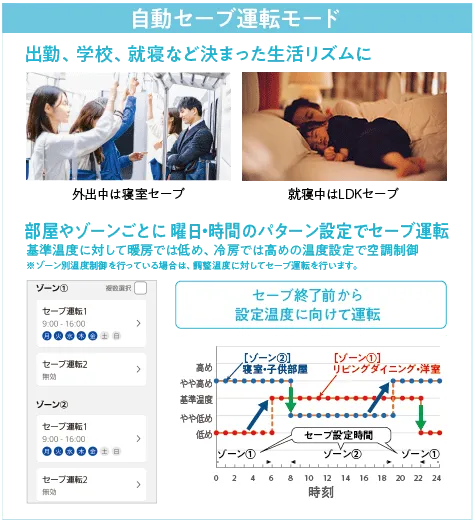

● 好みに合わせて省エネ

熱交換気で一年中快適＆省エネ

● 熱交換気

室内から排出する空気と、室外から給気する新鮮な空気の熱を交換しながら換気すること。

室温に近づけて換気するので快適で、冷暖房費をおさえて省エネ。

自然給気口や給気ファンで外気をそのままの温度で給気します。

冬期の場合、室内の温かい空気のエネルギーを利用して、外の冷たい空気を暖めて取り入れます。

● 全熱交換換気のしくみ

全熱交換素子は、室内からの排出空気と室外からの新鮮な空気が伝熱板を挟んで、混じることなく温度と湿度を伝え合います。

【夏の場合】

室外の暑く湿った空気は、全熱交換素子を通過することにより、冷房されて涼しく比較的乾いた室内の空気に熱と湿気を奪われて室内に給気されます。

【冬の場合】

室外の冷たく乾いた空気は、全熱交換素子を通過することにより、暖房と適度に加湿された室内の空気から熱と湿気を与えられ室内に給気されます。

● IoT化で、利便性の向上と将来の安心をご提供

メニューに戻る

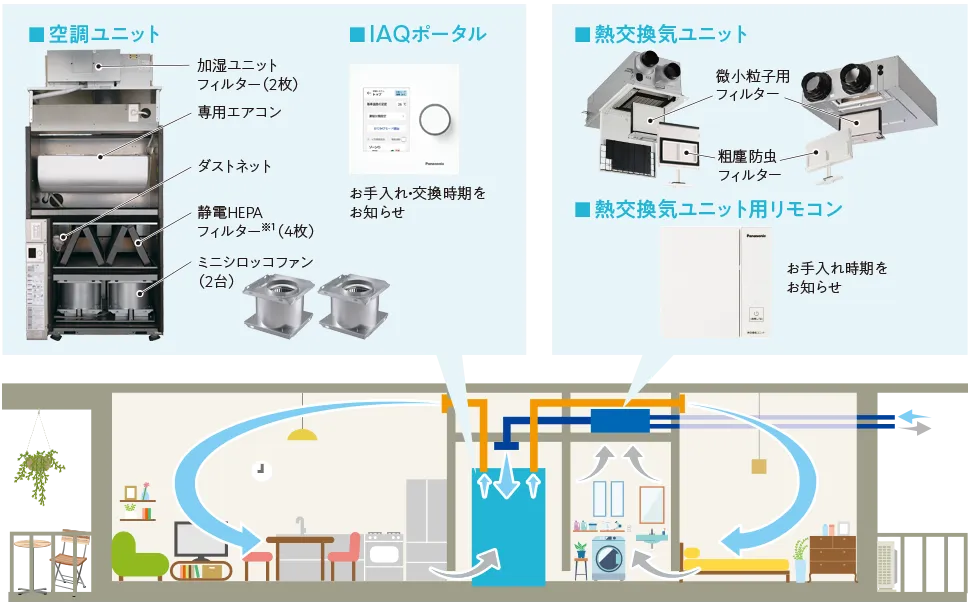

お手入れ方法・交換の目安
日常のメンテナンス、機器交換がラク

※超音波式加湿器は使用しないでください。（水滴や白粉がHEPAフィルターに付着し、目詰まりして空気の通りが悪くなります。）

● 日常のお手入れ

機器	各フィルター	お手入れ時期の目安	お知らせ表示
空調ユニット	HEPAフィルター	6か月に1回	○
空調ユニット	エアコンダストネット	6か月に1回	○
加湿ユニット（オプション）	フィルター	6か月に1回	○
熱交換気ユニット	排気用フィルター	1か月に1回	○
	粗塵防虫フィルター	1か月に1回	○
	微小粒子用フィルター	ー（清掃不可）	○

● 交換の目安

交換対象部品			数量	交換の目安
空調ユニット	HEPAフィルター		4枚	約10年
	ミニシロッコファン		2台	約15年
	専用エアコン	室内機	1台	約10年
	専用エアコン	室外機	1台	約10年
熱交換気ユニット	微小粒子用フィルター		1枚	約2年
	ファンモータ	給気用	1個	適時
	ファンモータ	排気用	1個	適時

フィルター類は、施主様にて交換をお願いいたします

■ HEPAフィルターのお手入れ

■ エアコンダストのお手入れ

メニューに戻る

快適にご利用いただくために

全館空調熱交換気システムは、高気密・高断熱住宅において特長を発揮するシステムです。
下記の利用条件をご確認の上、ご採用をお願いします。

● 適応地域と追加部材について

省エネ基準の地域区分	主な都道府県名^※	追加部材
2 （旧1地域除く）	北海道、青森県、岩手県、秋田県	凍結防止ヒーター、設置部材、防雪部材を追加でご注文ください
3	北海道、青森県、岩手県、秋田県	凍結防止ヒーター、設置部材、防雪部材を追加でご注文ください
4	宮城県、山形県、福島県、栃木県、新潟県、長野県	不要
5	茨城県、群馬県、埼玉県、千葉県、東京都、神奈川県、富山県、石川県、福井県、山梨県、岐阜県、静岡県、愛知県、三重県、滋賀県、京都府、大阪府、兵庫県、奈良県、和歌山県、鳥取県、島根県、岡山県、広島県、山口県、徳島県、香川県、愛媛県、高知県、福岡県、佐賀県、長崎県、熊本県、大分県
6
7	宮崎県、鹿児島県

※実際の地域区分は市町村別に定められています。詳しくは国土交通省のホームページなどでご確認ください。

● 断熱空間内設置について

冷房運転時の結露防止のため、断熱チューブ、分岐チャンバー、熱交換気ユニットなどシステム全体を、防湿層の室内側の断熱空間内に設置してください。

● 住宅の断熱・気密性能と住宅規模について

省エネ基準の地域区分	住宅の外皮性能	住宅の機密性能	適応できる最大延べ床面積の目安単位：㎡（エアコン8kWの場合）
	外皮平均熱貫流率（U_A値）	総相当隙間面積（C値）	冷房期の平均日射取得率（ηAC値）
	外皮平均熱貫流率（U_A値）	総相当隙間面積（C値）	1.4	1.8	2.2	2.6	3.0
2 （旧1地域除く）	0.4W/㎡･ K以下	1.0㎠/㎡以下	143	143	143	127	112
3	0.5W/㎡･ K以下	1.0㎠/㎡以下	143	143	134	119	108
4	0.6W/㎡･ K以下	2.0㎠/㎡ K以下	149	149	143	128	115
5			162	162	148	133	120
6			189	165	146	131	120
7			182	159	141	127	116
