N02
ドア本体が枠に当たる場合の対処方法
ご確認ください
ドアの左右位置が合っていない可能性があります。
対応方法
ドアが当たる位置に合わせて蝶番の左右調整をしてください。
ドアの上部が当たる時
上蝶番を調整します
ドアの下部が当たる時
下蝶番を調整します
ドアの中央部が当たる時
上・下蝶番を調整します
使用する道具
プラスドライバー
注意
-
蝶番の調整時に、蝶番の固定ねじをゆるめすぎない。
-
調整する時は、手回しドライバーを使用し、電動ドライバーは使用しない。
ドア本体が外れて、けがをするおそれがあります。
蝶番の調整方法（左右）

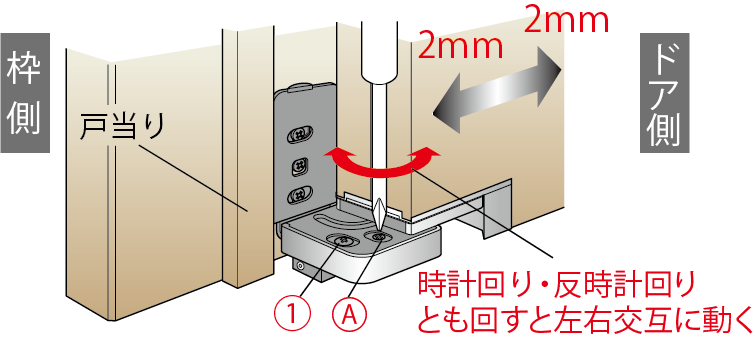

フラット蝶番タイプ
- 1 ①の固定ねじをゆるめる ※ゆるめすぎないでください。
- 2 Ⓐの左右調整用ねじで調整する
- 3 調整後、①の固定ねじを締め付ける

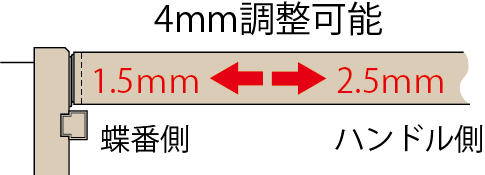

調整範囲
カバー蝶番タイプ

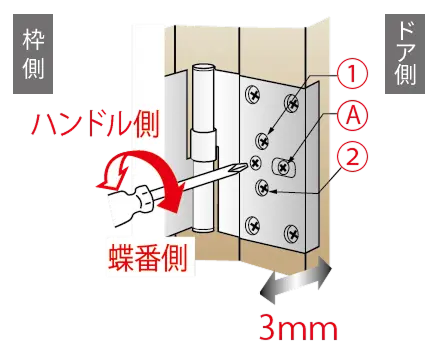

VERITIS・LiviEシリーズ
- 1 ①②の固定ねじをゆるめる ※ゆるめすぎないでください。
- 2 Ⓐの左右調整用ねじで調整する
- 3 調整後、①②の固定ねじを締め付ける
調整範囲

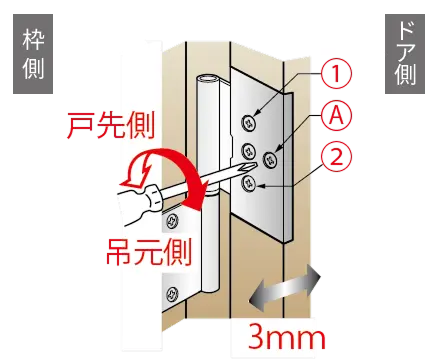

LX・RXシリーズ
- 1 ①②の固定ねじをゆるめる ※ゆるめすぎないでください。
- 2 Ⓐの左右調整用ねじで調整する
- 3 調整後、①②の固定ねじを締め付ける
調整範囲

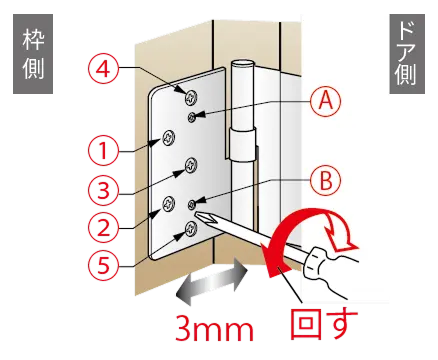

CSⅡ・WXシリーズ
- 1 ①②③④⑤の固定ねじをゆるめる ※ゆるめすぎないでください。
- 2 ⒶⒷの左右調整用ねじで調整する
- 3 調整後、①②③④⑤の順に固定ねじを締め付ける

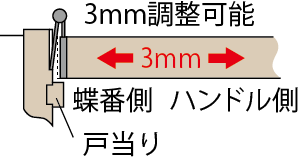

調整範囲

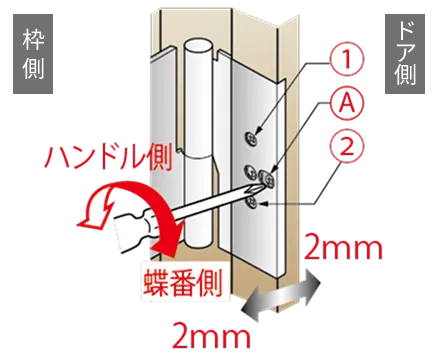

インテリアAPシリーズ
- 1 ①②の固定ねじをゆるめる ※ゆるめすぎないでください。
- 2 Ⓐの左右調整用ねじで調整する
- 3 調整後、①②の固定ねじを締め付ける
調整範囲

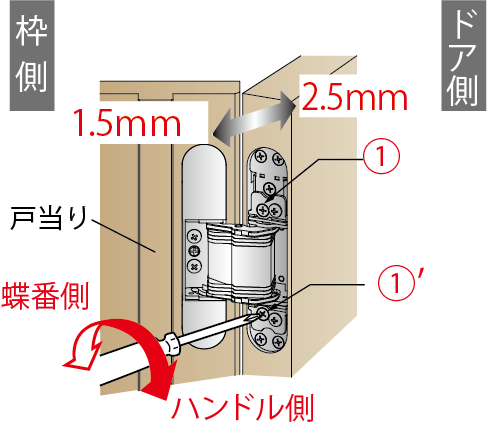

隠し蝶番タイプ

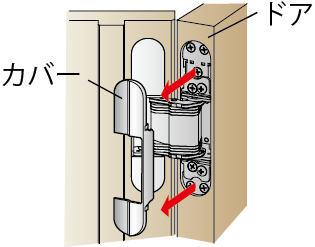

- ドア側のカバーを取り外す ※調整後、カバーを取り付けてください。
- 1 ①①’の左右調整用ねじを交互に回して調整する
調整範囲
