丁番の調整

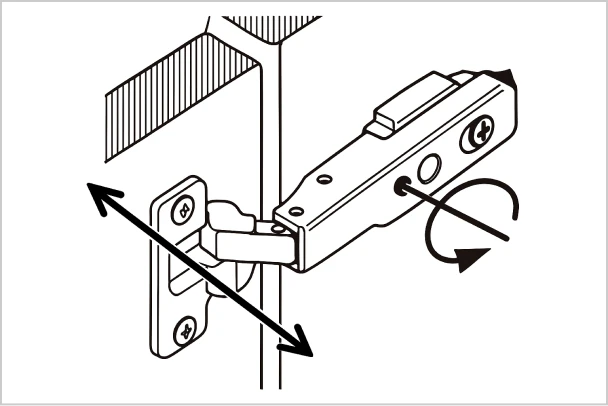

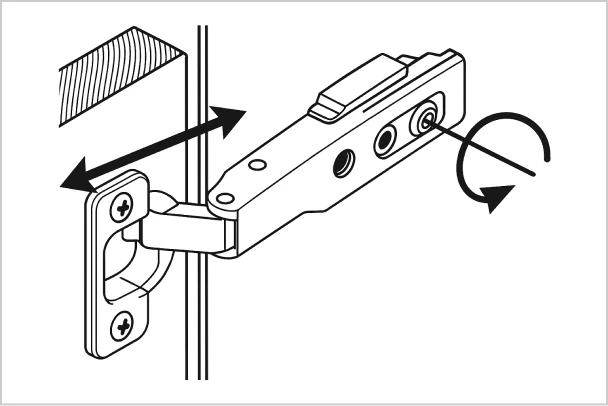

左右調整
締めると外側に緩めると内側に動きます。
前後調整
ビスを緩めて前に出すと扉が前に出て、後ろにすると引っ込みます。

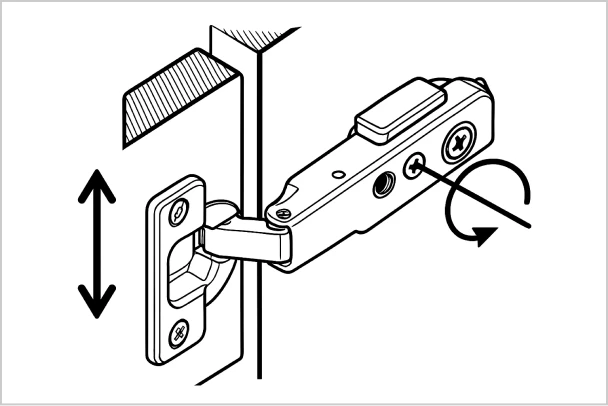

上下調整
ビスを緩めて上に動かすと扉が上がり、下にすると下がります。カム式は上下を繰り返します。

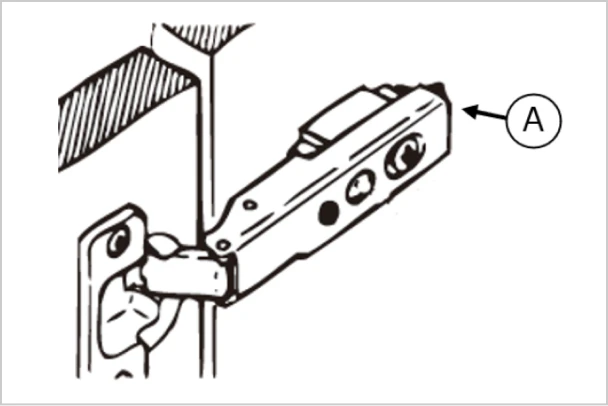

丁番の取りはずし
Ⓐをつまんではずします。

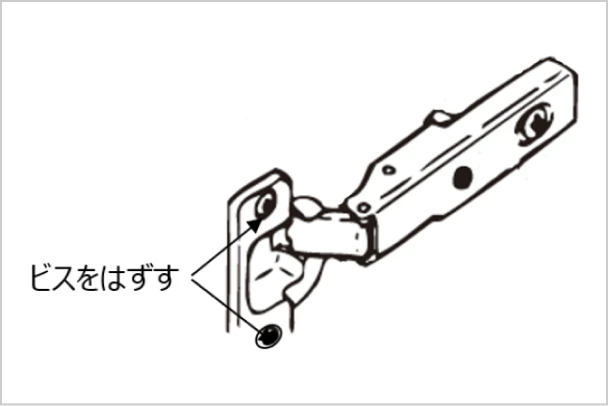

丁番と扉を取付けているビスをはずします。
ローラー引出しの場合

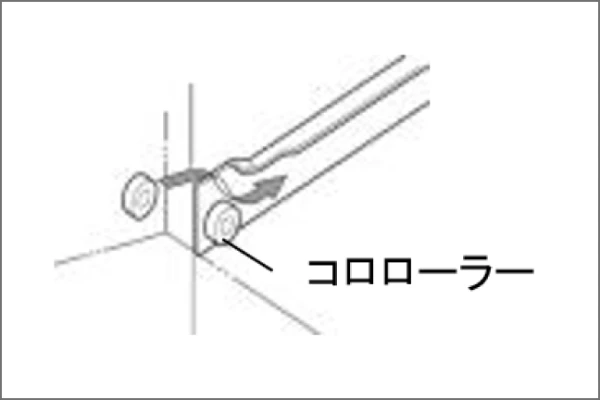

コロのローラーがついているものがローラータイプです。
調整手順
1.

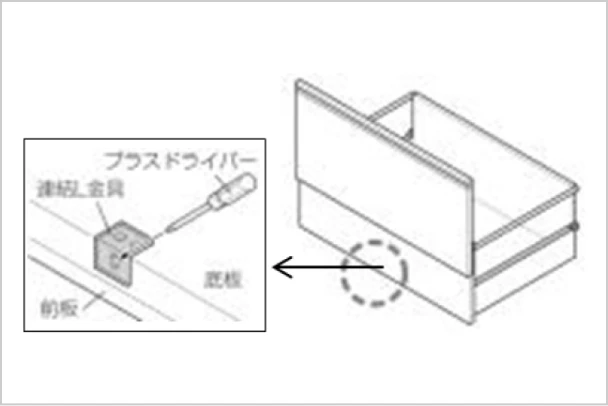

引出し箱の裏にL字金具がある場合、はずします。調整後は再度取付けてください。
2.

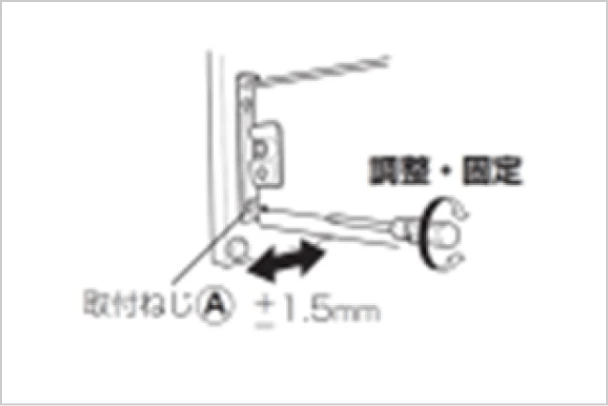

取付ねじをゆるめて左右に調整し固定します。
3.

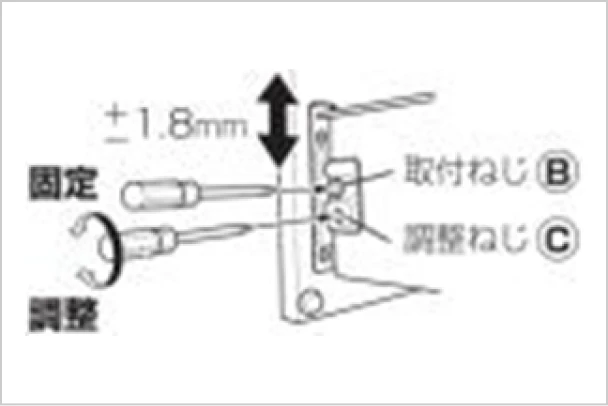

引出しの両側のねじBゆるめてねじCで上下に調整し、固定します。
4.

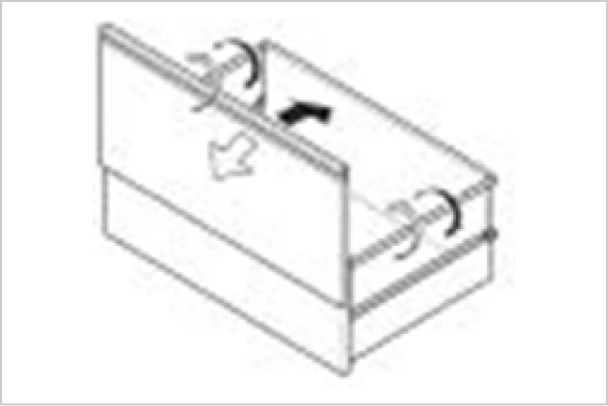

両側のガードパイプを回すと前後に動きます。
5.

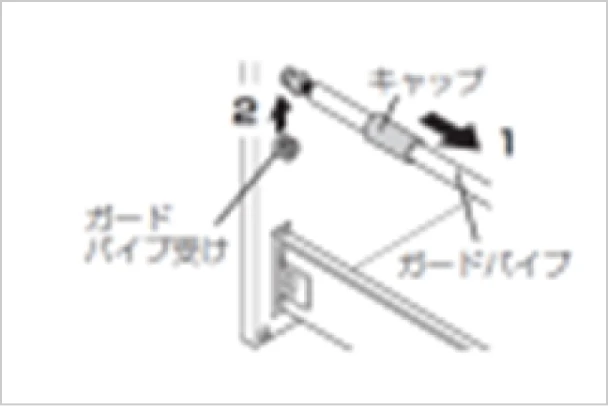

キャップを外しガードパイプ受けからガードパイプをはずします。
6.

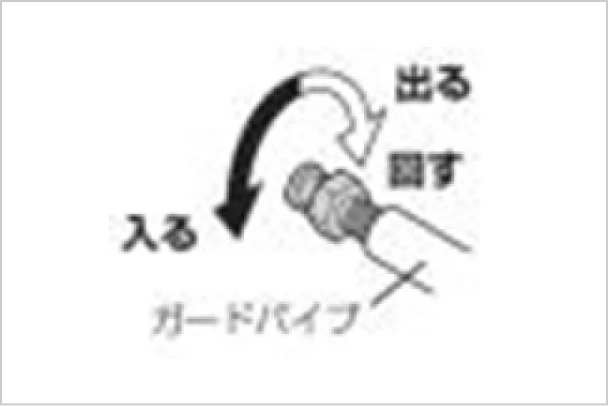

ガードパイプの先端を回して調整し、取付けます。
分解手順
収納物を取出してから作業をしてください。
1.
いっぱいまで引き出しを持ち上げ背板を持ってはずします。
2.
引出し箱の裏にL字金具がある場合、はずします。補修後は再び取付けてください。
3.

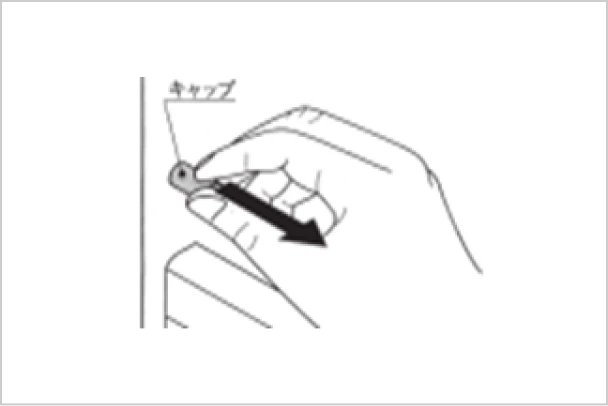

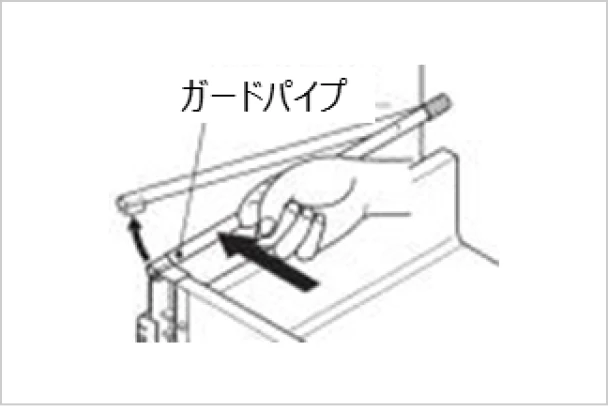

左右のガードパイプのキャップを矢印方向に移動します。
4.
左右のギャラリーパイプを軽くたたいて背板からはずします。
5.

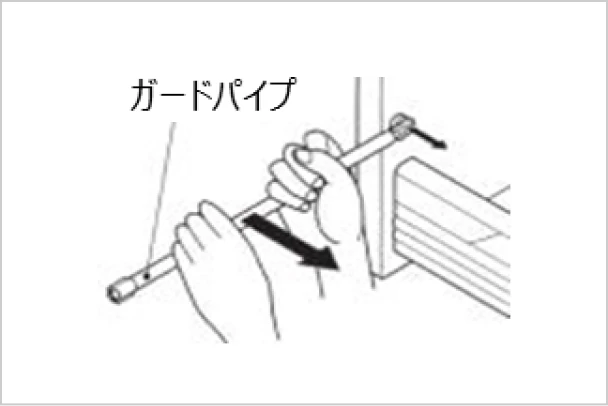

左右のガードパイプを前板と平行になるまで倒し、その状態で前扉から引き抜きます。
6.

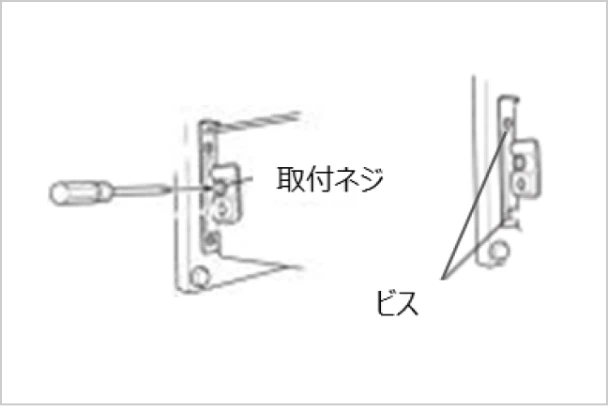

左右の前板取付けネジをゆるめて、前扉をはずし金具のビスをはずします。
ベアリング引出しの場合
キャビネット本体に残るレールがベアリングタイプです。
調整手順
1.

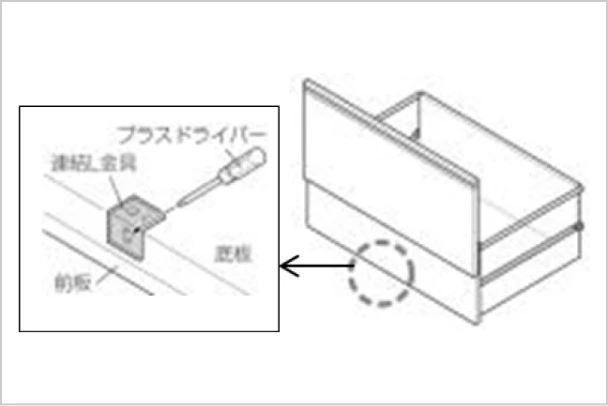

引出し箱の裏にL字金具がある場合、はずします。調整後は再び取り付けてください。
2.

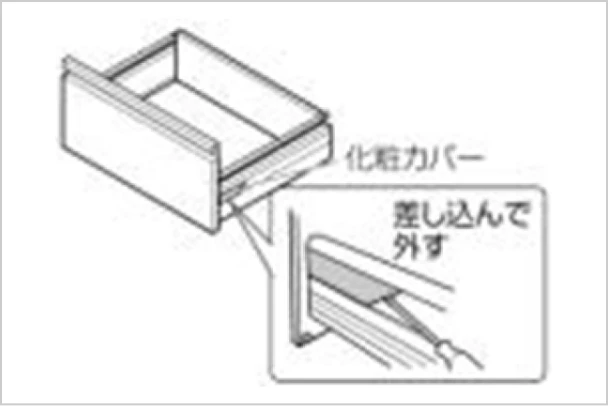

左右の化粧カバーをマイナスドライバーなどではずします。
3.

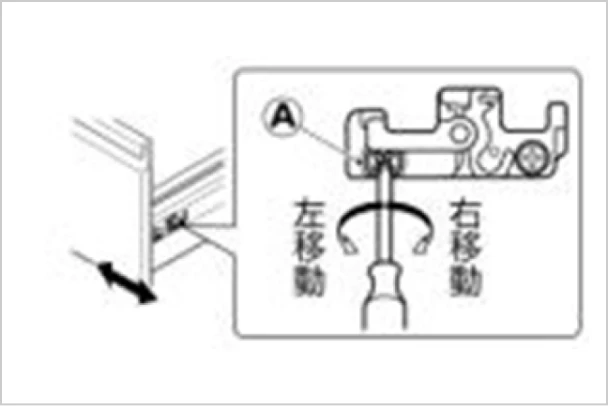

引出しの両側それぞれAのねじを回すと左右に動きます。
4.

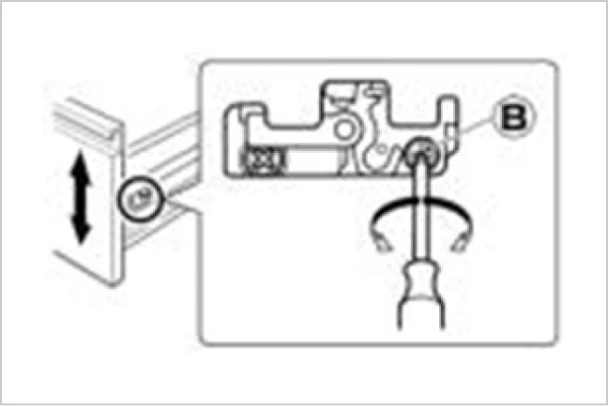

引出しの両側それぞれBのねじを回すと上下に動きます。
5.

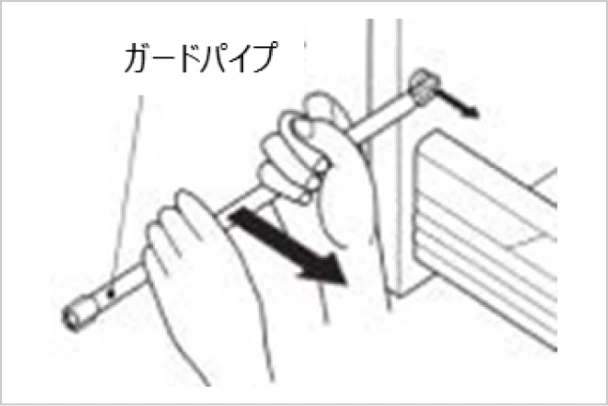

左右のガードパイプを前板と平行になるまで倒し、その状態で前扉から引き抜きます。
6.

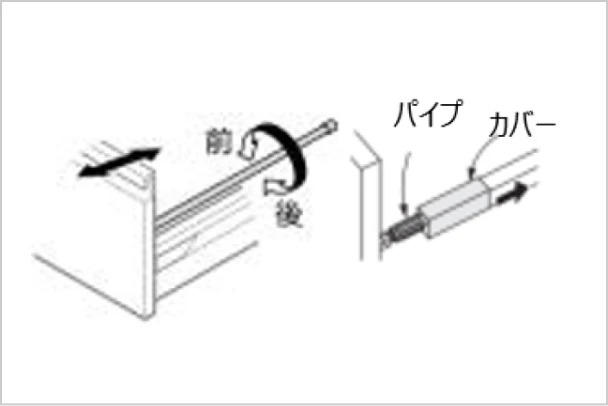

両側のガードパイプを回すと前後に動きます。（□のパイプはカバーをはずし調整します。）
分解手順
1.

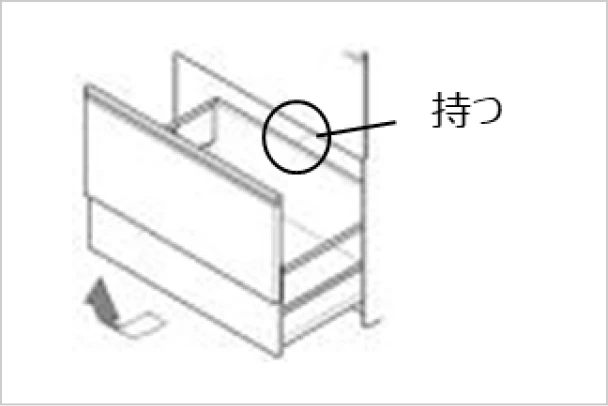

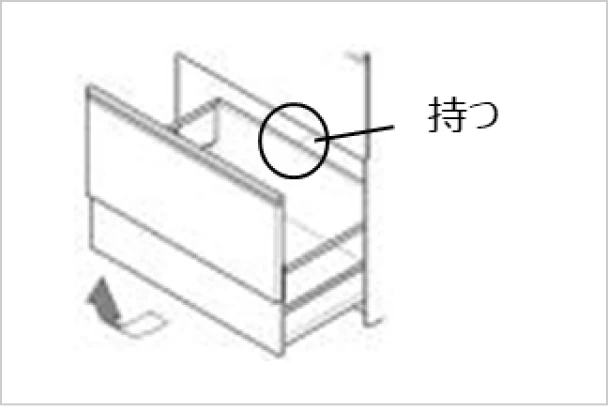

いっぱいまで引き出しを持ち上げ背板を持ってはずします。
2.
引出し箱の裏にL字金具がある場合、はずします。調整後は再び取り付けてください。
3.
左右の化粧カバーをマイナスドライバーなどではずします。
4.

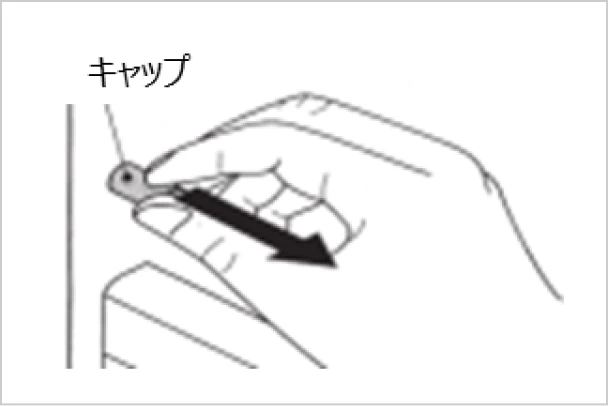

左右のガードパイプのキャップを矢印方向に移動します。
5.
左右のガードパイプを軽くたたいて背板からはずします。
6.

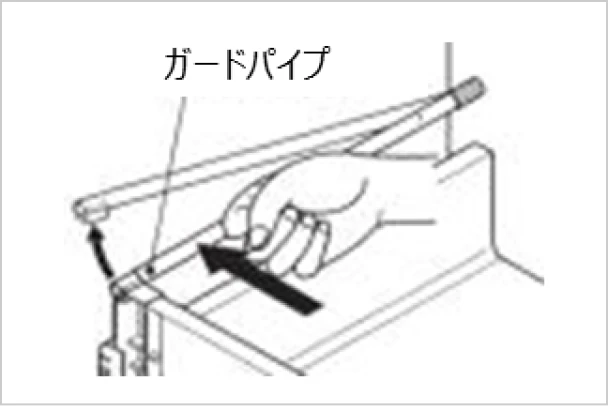

左右のガードパイプを扉と平行になるまで倒しその状態で引き抜きます。
7.

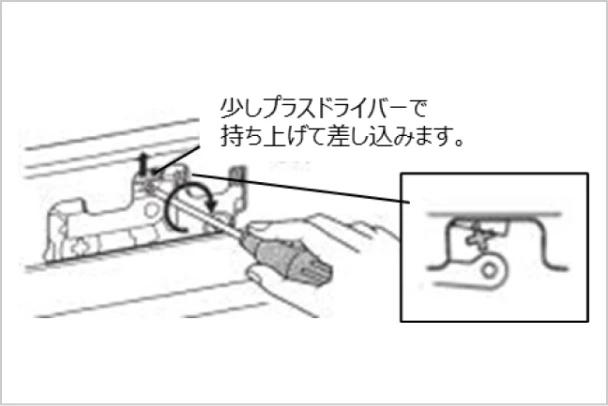

図の部分にプラスの切込みがあるので金属部をドライバーで上にずらしながら差しこみ扉をはずします。
8.

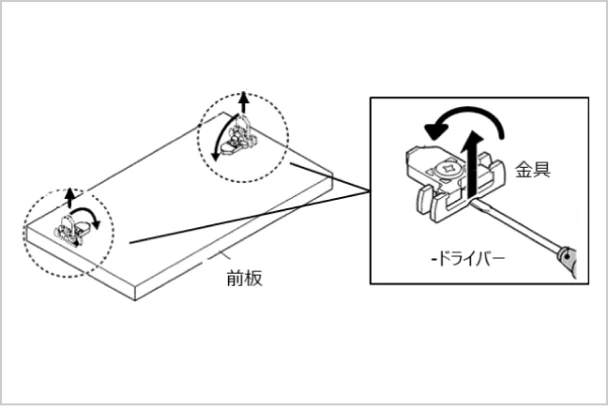

金具を倒しマイナスドライバーを差しこんではずします。
9.
取付時は図のように差し込み、引き出し扉を取付けます。
