施設・店舗での需要が高い
各種特注に対応

2024年対応
2024年 2月7日 受注開始

2枚連動片引き アウトセット納まり

通常の片引きと比較し、有効開口を大きく取ることができ、
施設のトイレの入り口等でご利用いただけます。

大開口

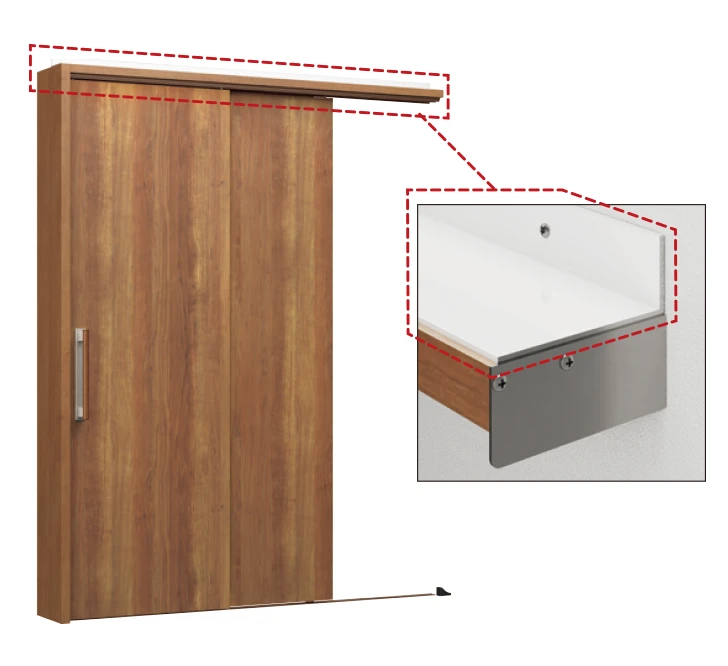

2枚連動片引き アウトセット納まり

2枚連動片引き アウトセット納まり

上枠の上部には、上枠・レールと躯体を連結するための金具が露出します。また、縦枠の上木口も木部が露出します。

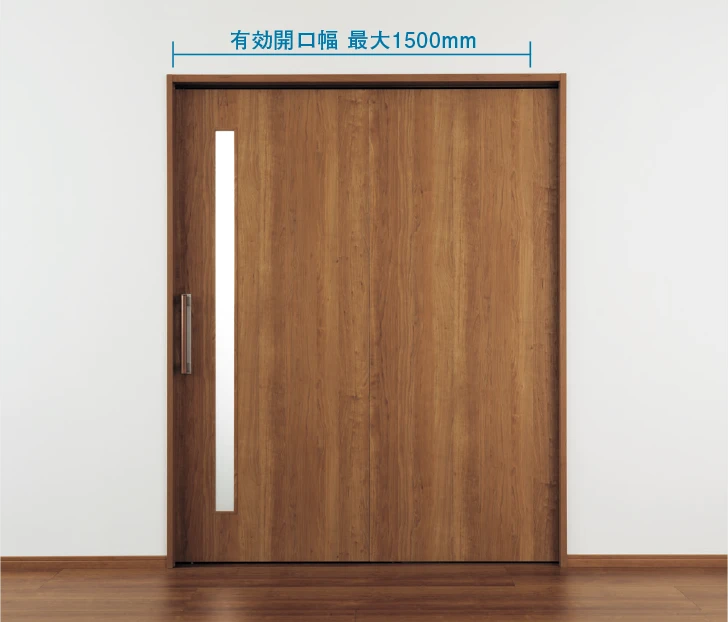

大開口に対応した新しい納まり

今まで、対応できなかった大開口への設置が可能になります。

大開口
4枚連動両引き

4枚連動両引き

大開口
戸袋引込み 2枚両引き

戸袋引込み 2枚両引き

大開口
受付窓 4枚引違い

受付窓 4枚引違い

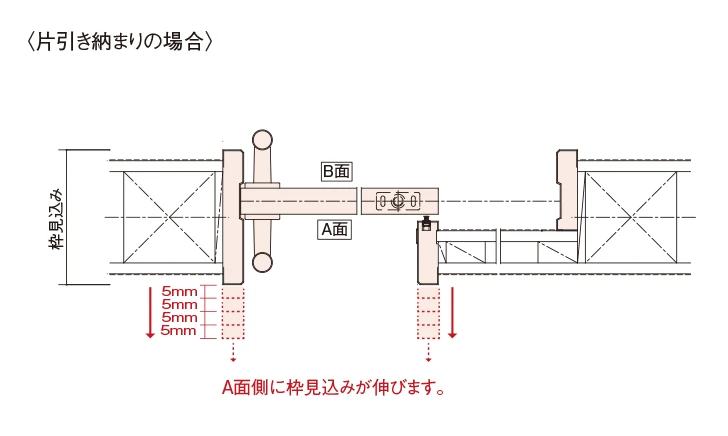

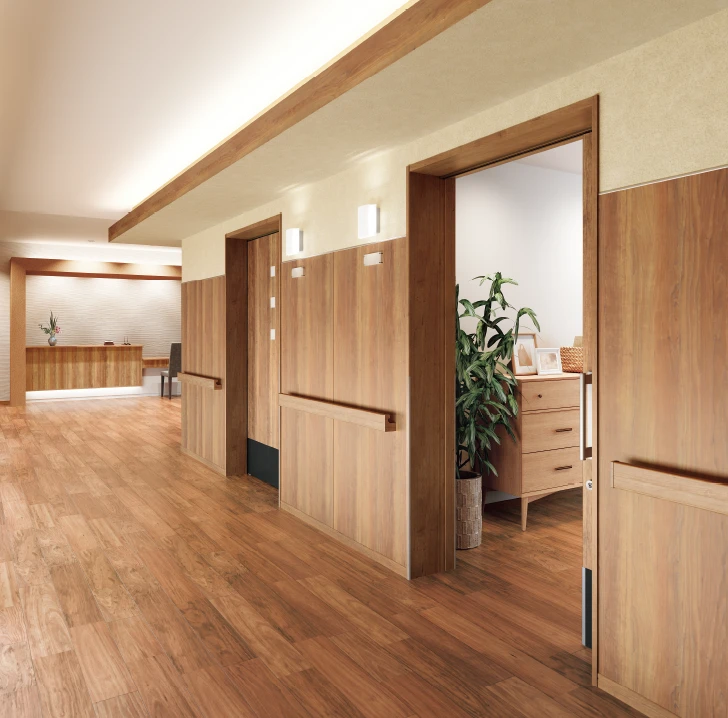

躯体の壁厚に応じた、
枠見込みサイズの拡大

耐火構造などの厚みのある壁厚に対して、
最大250mmの見込みまで1mmピッチで対応が可能になります。

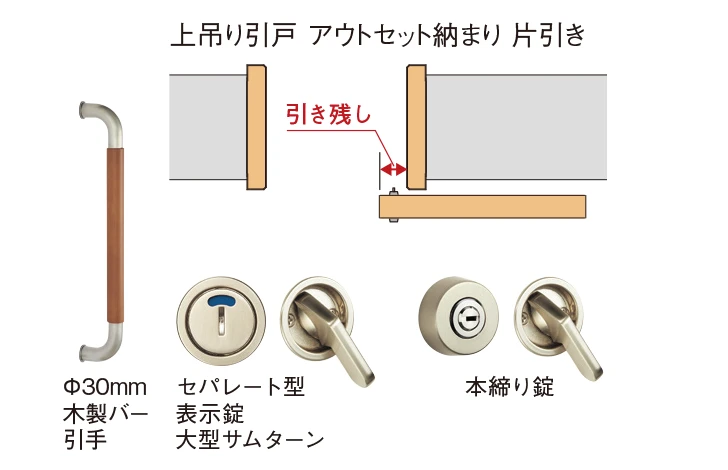

(アウトセット納まり 片引きは209mmまで対応が可能になります。)

対応表

○:標準品番で対応 UオーダーUオーダーオーダーで対応 ●:個別対応

広上吊り引戸 納まり
記号
ケーシング枠 固定枠
90 110 130 140 155 172 180 192 209 210〜250
CN AN BN JN DN EN FN
受注品 受注品 受注品 受注品 受注品 受注品
[SC]片引き GA Uオーダー Uオーダー Uオーダー - Uオーダー
[SC]戸袋引込み GB - - - Uオーダー Uオーダー Uオーダー - Uオーダー
[SC]アウトセット納まり 片引き GC - Uオーダー Uオーダー - -
[SC]2枚両引き GD Uオーダー Uオーダー Uオーダー - Uオーダー
[SC]2枚引違い GE Uオーダー Uオーダー Uオーダー - Uオーダー
[SC]4枚引違い GF Uオーダー Uオーダー Uオーダー - Uオーダー
[SC]大開口 3枚連動引違い GG - - - - - Uオーダー Uオーダー - Uオーダー
[SC]大開口 3枚連動片引き GH - - - - - - - - Uオーダー
[SC]大開口 2枚連動片引き GJ - - - - - Uオーダー Uオーダー - Uオーダー
[SC]アウトセット納まり 2枚両引き GK - Uオーダー Uオーダー - -
[SC]1間 2枚連動片引き G7 Uオーダー - - - - Uオーダー Uオーダー - Uオーダー
[SC]1間 3枚連動片引き G8 Uオーダー - - - - Uオーダー Uオーダー - Uオーダー
[SC]1間 3枚連動引違い G9 Uオーダー - - - - Uオーダー Uオーダー - Uオーダー
[自閉]片引き G4 Uオーダー Uオーダー Uオーダー - Uオーダー
[自閉]戸袋引込み G5 - - - Uオーダー Uオーダー - Uオーダー
[自閉]アウトセット納まり 片引き G6 - Uオーダー Uオーダー - -
[自閉]1間 2枚連動片引き G0 Uオーダー - - - - Uオーダー Uオーダー - Uオーダー

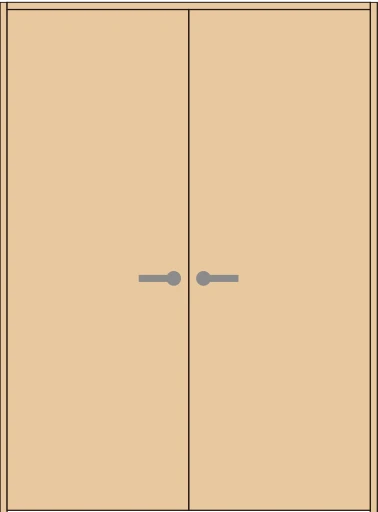

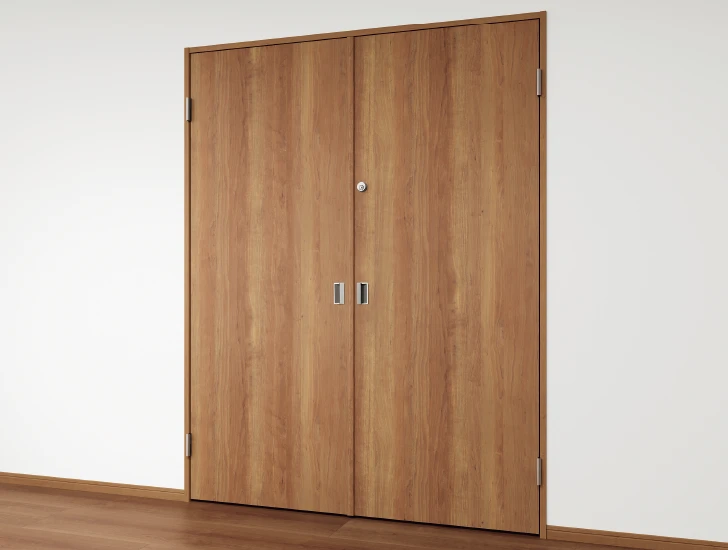

ハンドルの出っぱりが少なく、
錠の取り付けが可能な両開きドア

廊下などの共有スペースに物入れなどを設ける場合、
本締り錠の取り付けが対応可能な両開きドアです。
突出の少ない掘り込み取っ手を採用し、扉表面をフラットなイメージに。
扉の固定及び開閉にはドアクローザーとドアストッパーを使用します。

両開きドア

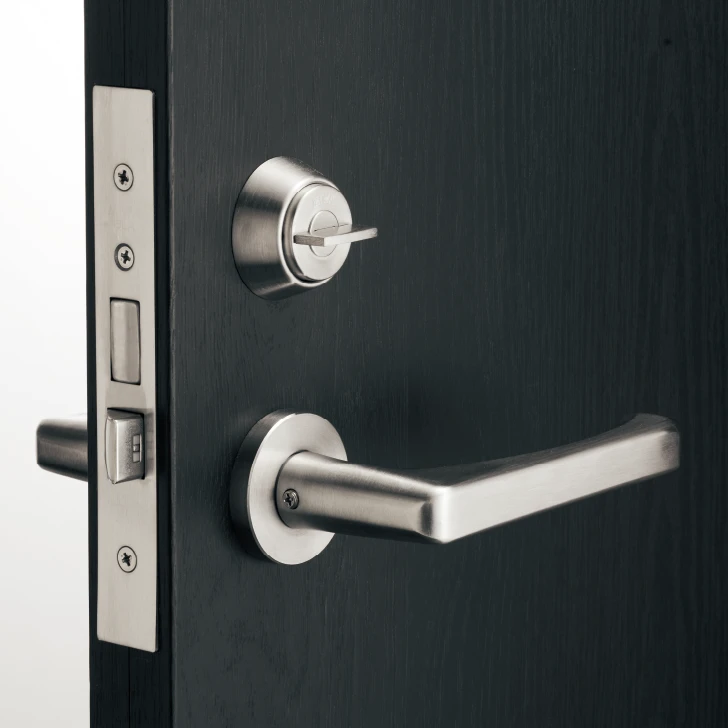

①本締り錠

その他の錠も対応できます。

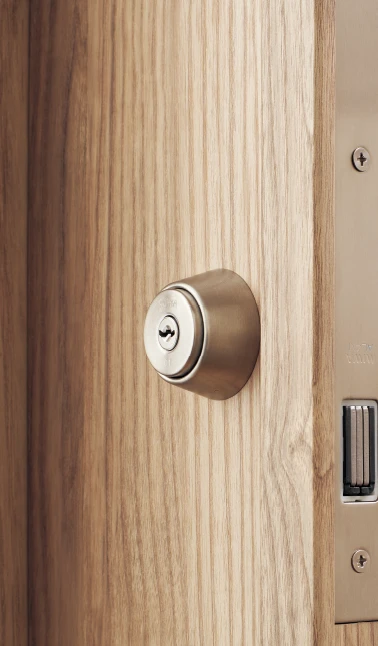

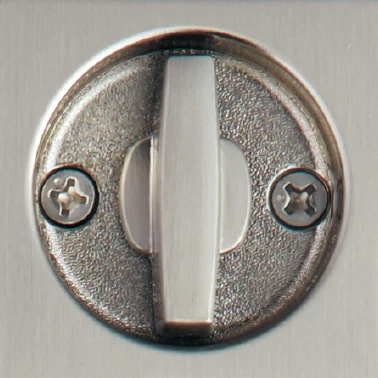

①本締り錠 シリンダー部 サムターン
  • ※写真は本締り錠 サテンシルバー色(メッキ)
  • ※別途、扉本体の錠加工のUP額が必要です。

②ドアクローザー (ストップ機構・開閉力調整機構あり)

扉を自動的に閉める機構です。

②ドアクローザー

③掘り込み取っ手

2個必要です。

③掘り込み取っ手

④ドアストッパー

いずれか2個必要です。

埋め込みドアストッパー
(ロック機構付・バリアフリー仕様)
■本体側部材
単色グレー色

単色グレー色

■床側部材
サテンシルバー色(塗装)

サテンシルバー色(塗装)

埋め込みドアストッパー
(ロック機構付・バリアフリー仕様)

自動ロック式

■本体側部材
サテンシルバー色(塗装)
■床側部材
サテンシルバー色(塗装)

サテンシルバー色(塗装)

手動ロック式

■本体側部材
サテンシルバー色(塗装)(全色柄対応)
■床側部材
サテンシルバー色(塗装)(全色柄対応)

※色柄対応バリエーションをご用意

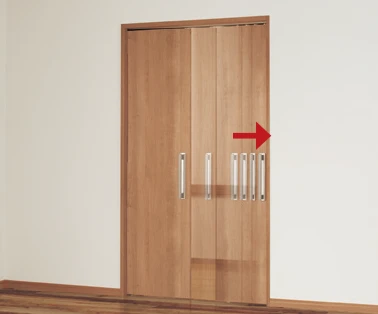

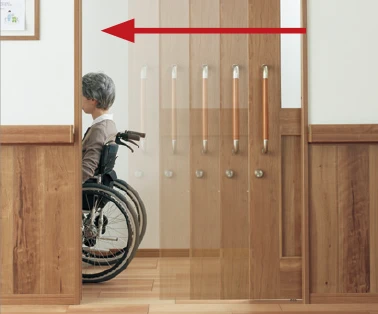

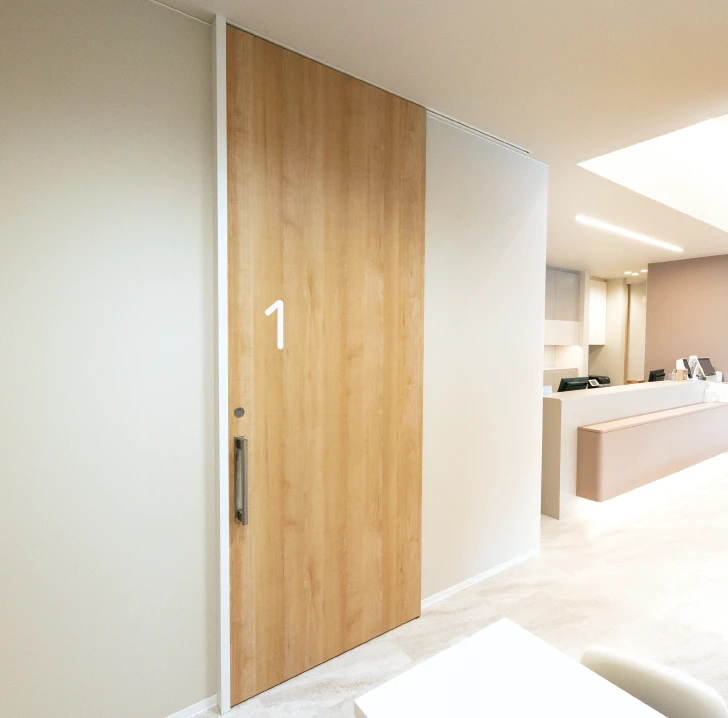

自閉機構の戸先側ソフトクローズ対応

扉が閉まった際の衝撃音を緩和します。

自閉機構+戸先側ソフトクローズ機構

■自閉機構
■自閉機構
+
■戸先側ソフトクローズ機構
■戸先側ソフトクローズ機構

〇タイムラグ自閉機構
〇フリーストップ自閉機構
〇自閉機構(フリーストップなし)

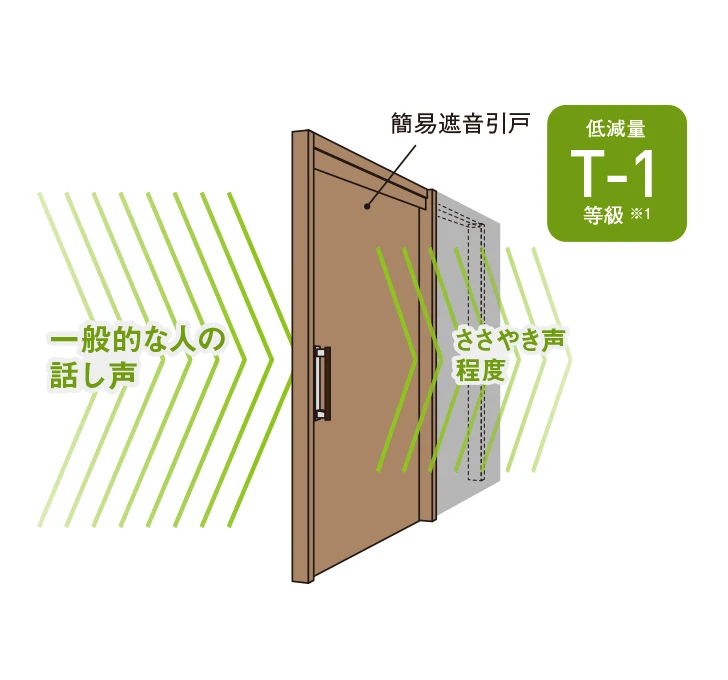

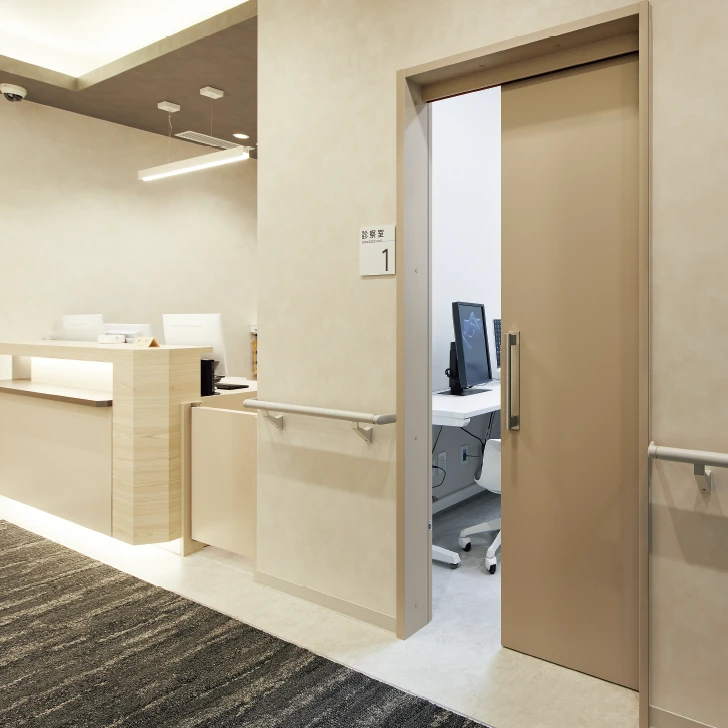

音に配慮した簡易遮音開き戸

コワーキングスペースやクリニックの診察室など、音漏れが気になる場所におすすめです。
ドアが閉まるタイミングで、ボトムタイトがドアと床面の隙間をふさいで音漏れを防ぎます。※2 ※3
枠の戸先側はもちろん、上部や戸尻側にも隙間がでないように配慮しています。

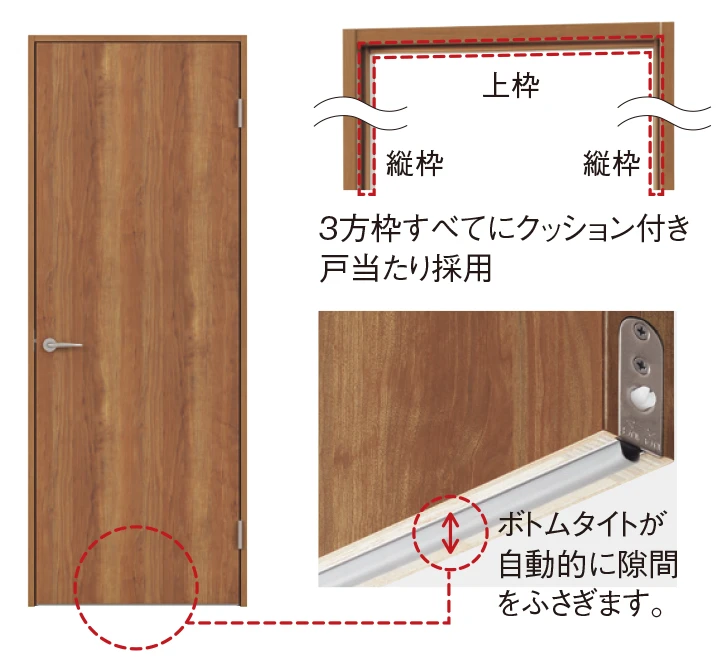

簡易遮音開き戸

簡易遮音ドア
3方枠すべてにクッション付き戸当り採用
ボトムタイトが自動的に隙間をふさぎます。

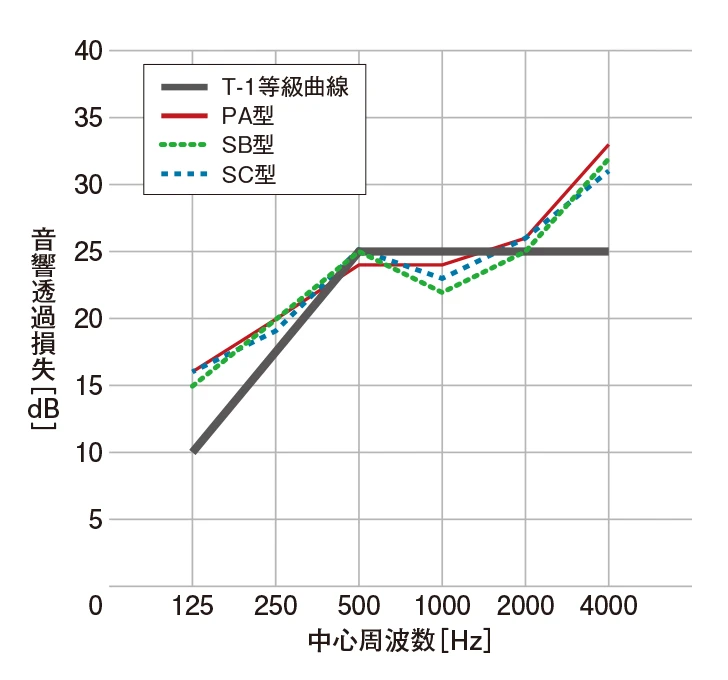

  • ※1 JIS A 1416(実験室における建築部材の空気音遮断性能の測定方法)に基づいた音響透過損失の当社実験値になります。実際の現場では構造や環境等の条件により異なりますが、実際の空間による音の吸収を踏まえると25dB程度(中心周波数500Hz時)の遮音性能が見込めます。
  • ※2 本商品は遮音性能上、24時間換気対策のためのガラリやアンダーカットを設けることができません。健康上の配慮のため、必ず部屋単位で機械換気設備を設置して換気確保をしてください。
  • ※3 本商品はクッション付戸当たりやボトムタイトにより一般的なドアに比べて開閉しにくくなる場合がありますが、不具合ではありません。

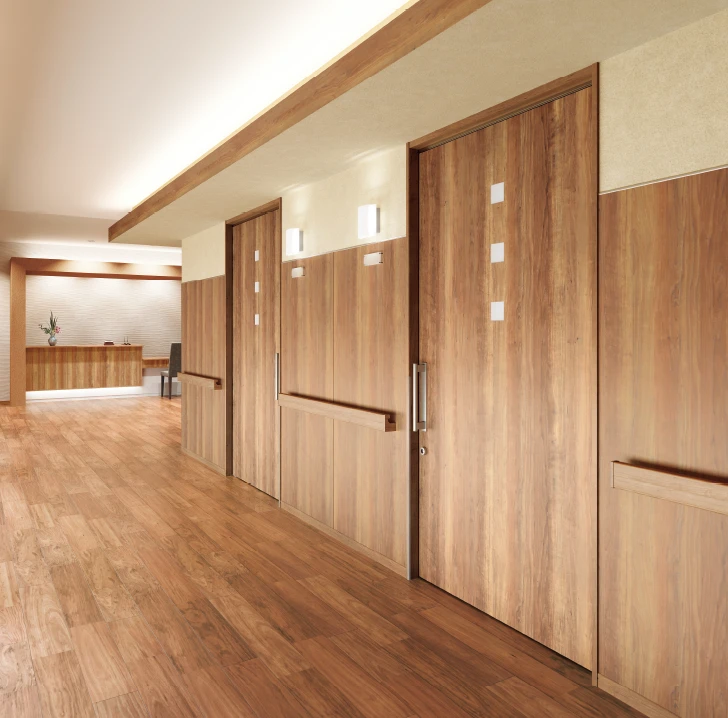

不燃面材対応ドア・不燃壁材の新柄追加

既存の色柄に加え、他の建具・造作材・天井材や壁紙とコーディネイトが可能な色柄を追加いたします。

不燃面材対応ドア

不燃面材対応ドア(幅広上吊り引戸・開き戸) 色柄一覧

ナチュラルカラー ソリッドカラー ペイントカラー
ベリティス
パブリック
建具非不燃仕様
ソフトウォールナット柄

ソフト
ウォール
ナット柄

ウォールナット柄

ウォール
ナット柄

チェリー柄

チェリー柄

グレージュアッシュ柄

グレージュ
アッシュ柄

イデアオーク柄

イデア
オーク柄

メープル柄

メープル柄

ホワイトオーク柄

ホワイト
オーク柄

ホワイトアッシュ柄

ホワイト
アッシュ柄

しっくいホワイト柄

しっくい
ホワイト柄

ソイルブラック柄

ソイル
ブラック柄

パールグレー柄

パール
グレー柄

ブラックオーク柄

ブラック
オーク柄

ネイビーオーク柄

ネイビー
オーク柄

ブルーグレーオーク柄

ブルー
グレー
オーク柄

ピュアワイルドオーク柄

ピュア
ワイルド
オーク柄

ベリティス
パブリック
建具不燃仕様
Uオーダー
対応
ソフトウォールナット柄

ソフト
ウォール
ナット柄
対応色

ウォールナット柄

ウォール
ナット柄
対応色

チェリー柄

チェリー柄
対応色

グレージュアッシュ柄

グレージュ
アッシュ柄
対応色

イデアオーク柄

イデア
オーク柄
対応色

メープル柄

メープル柄
対応色

ホワイトオーク柄

ホワイト
オーク柄
対応色

ホワイトアッシュ柄

ホワイト
アッシュ柄
対応色

NEW
しっくいホワイト柄

しっくい
ホワイト柄
対応色※1

NEW
ソイルブラック柄

ソイル
ブラック柄
対応色

NEW
パールグレー柄

パール
グレー柄
対応色


(対応色はありません)

  • ※ 新柄の納期は通常の不燃ドアと異なり、お時間をいただくため(実働約40日)、当社営業担当までお問い合わせください。
  • ※ ベリティス柄に類似(ベリティス柄とは異なります)。必ず納入前に現物をご確認ください。
  • ※1 しっくいホワイト柄対応色、ソイルブラック柄対応色、パールグレー柄対応色の不燃材料の大臣認定番号はNM-3951(1)。

不燃壁材 色柄一覧

ナチュラルカラー ソリッドカラー エアリライト専用色
不燃化粧壁材
フレアシスト
ソフトウォールナット柄

ソフト
ウォール
ナット柄

ウォールナット柄

ウォール
ナット柄

チェリー柄

チェリー柄

グレージュアッシュ柄

グレージュ
アッシュ柄

イデアオーク柄

イデア
オーク柄

メープル柄

メープル柄

ホワイトオーク柄

ホワイト
オーク柄

ホワイトアッシュ柄

ホワイト
アッシュ柄

しっくいホワイト柄

しっくい
ホワイト柄

ソイルブラック柄

ソイル
ブラック柄

NEW
パールグレー柄

パール
グレー柄

NEW
ブラックオーク柄

ブラック
オーク柄

NEW
ネイビーオーク柄

ネイビー
オーク柄

NEW
アッシュ柄対応色

アッシュ柄
対応色

  • ※ しっくいホワイト柄、ソイルブラック柄、パールグレー柄はベリティス柄に類似(ベリティス柄とは異なります)。必ず納入前に現物をご確認ください。
  • ※ アッシュ柄はエアリライトのアッシュ柄に類似のため、テクスチャは異なります。必ず納入前に現物をご確認ください。

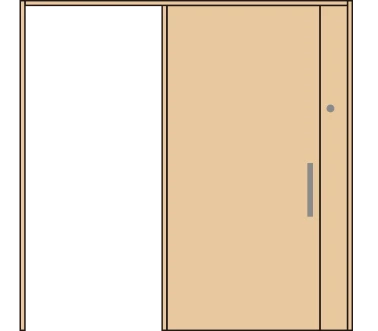

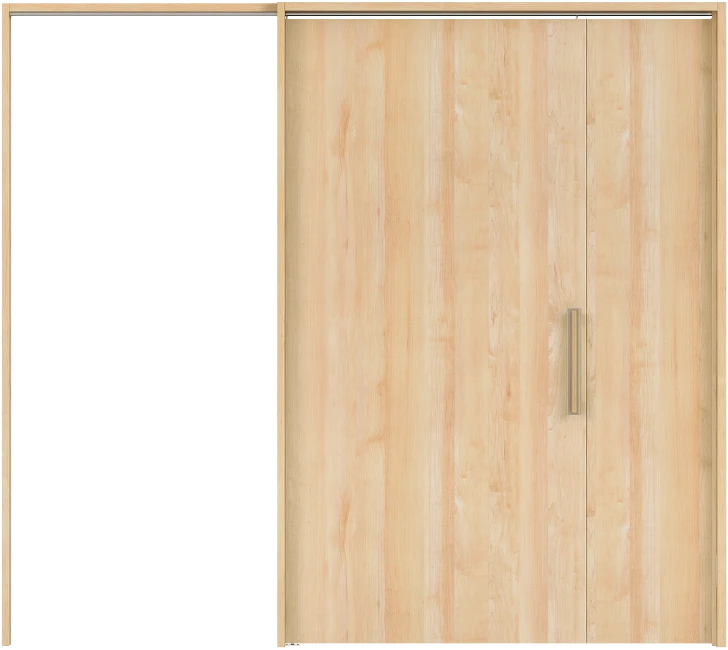

子ドア付き引戸の対応

引戸に子ドアを設けることで、
一時的に開口を大きくすることができます。

引戸 + 子ドア

電気錠
構造図

※図は〈左引手(L)〉で表現しています。

※1 UW2888mm以上(引き残し100mm)の場合

電気錠対応子壁付き引戸の対応

電気錠を取り付けることができる加工を施した子壁を枠内に設置することで
電気錠対応が可能になります。建具枠内で電気錠対応が可能なため、
現場での壁創作工事が不要になります。

引戸 + 子壁(電気錠付き)

電気錠
構造図

商品ごとの納期について

これまで後日納期調整となっていた
件名大口物件・特注対応の納期が明確になりました。

   当社受注後物流センター
出荷までの日数
2024年2月6日
受注分まで
2024年2月7日
受注分から
受注品
Uオーダー
不燃面材対応開き戸(件名大口物件以外)
不燃面材対応幅広引戸DW~1127mm(件名大口物件以外)
※2
約10日 約15日 ※1
不燃面材対応幅広引戸DW1128mm~(件名大口物件以外)
※2
約15日 ※1
不燃面材対応開き戸(件名大口物件)
不燃面材対応幅広引戸(件名大口物件)
※2
後日納期調整 約40日 ※5
2024年度
9つの特注対応
本体(9台以下)
※3※4
後日納期調整 約20日 ※5
枠(9つの特注対応[2][6][9]で9台以下)
※3※4
約15日 ※5
枠(9つの特注対応[1][3][8]で9台以下)
※3※4
約30日 ※5
上レール(9台以下)
※3※4
約15日 ※5
10台以上
※3※4
約40日 ※5
スチール枠(MJEV19SU・MJEV19BU)
※4
約30日 ※5
  • ※北海道や沖縄など、一部の地域や当社休業日等により、上記納期と異なる場合があります。詳細は当社営業所にご確認ください。
  • ※1 受注締め時間までに端末発注完了いただいた場合の日数です。締め時間が過ぎた注文は翌日受注扱いとなります。
  • ※2 件名大口物件とは、受注生産品の場合10台以上、Uオーダー品の場合5台以上のご発注になります。
    また件名大口物件を分割してご発注いただいた場合にも、件名大口物件と同じ扱いとなり、納期が変更となる場合があります。しっくいホワイト柄、ソイルブラック柄、パールグレー柄は約40日です。
  • ※3 1物件あたりの9つの特注対応注文台数での区別となります。
  • ※4 受注日当日午前中までに事前発注連絡いただいた場合の納期になります。
  • ※5 受注日翌々日の端末納期回答となります。

2023年 対応開始

NEW 当社の受発注システムで対応できるようになりました。 ※「スチール枠」を除く

幅広不燃面材対応引戸サイズ拡大

有効開口幅を1200mmに拡大することでストレッチャー搬入などより
スムーズに通行することができます。(従来は1000mmまで)

幅広不燃面材対応引戸サイズ拡大

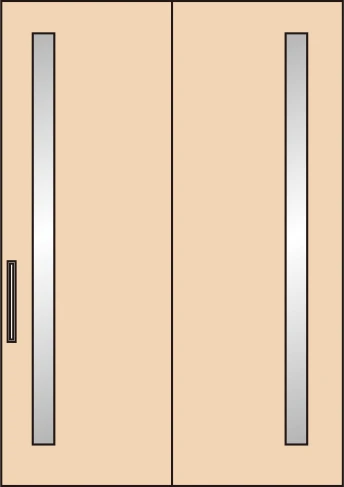

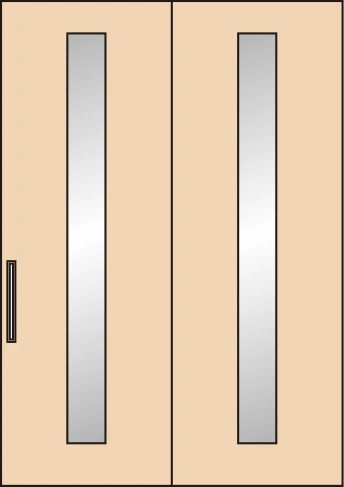

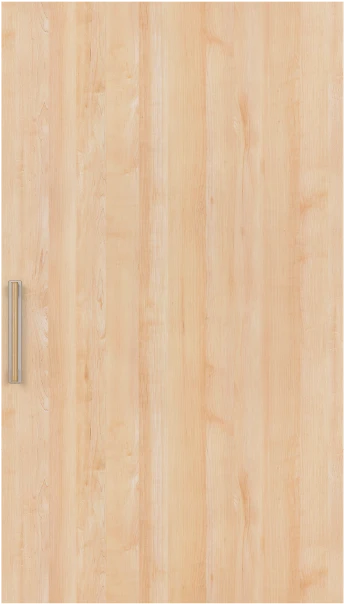

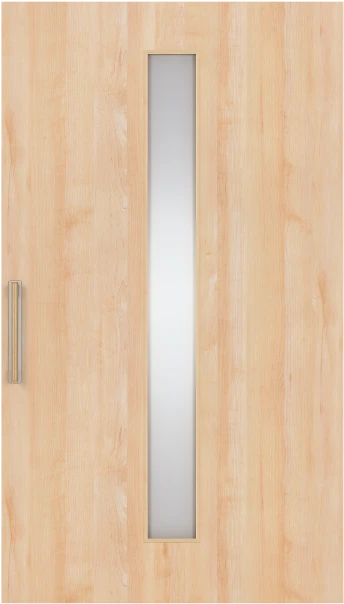

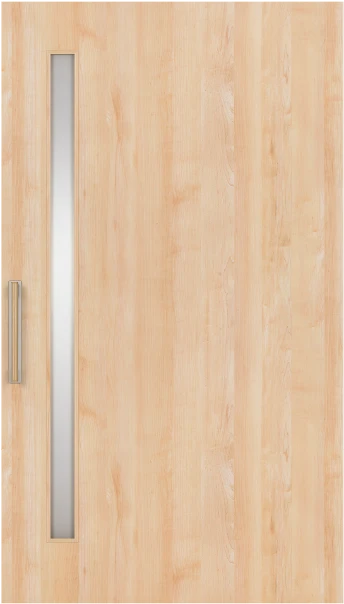

対応デザインは6種類 PA型、DC型、LA型、SB型、SC型、KC型

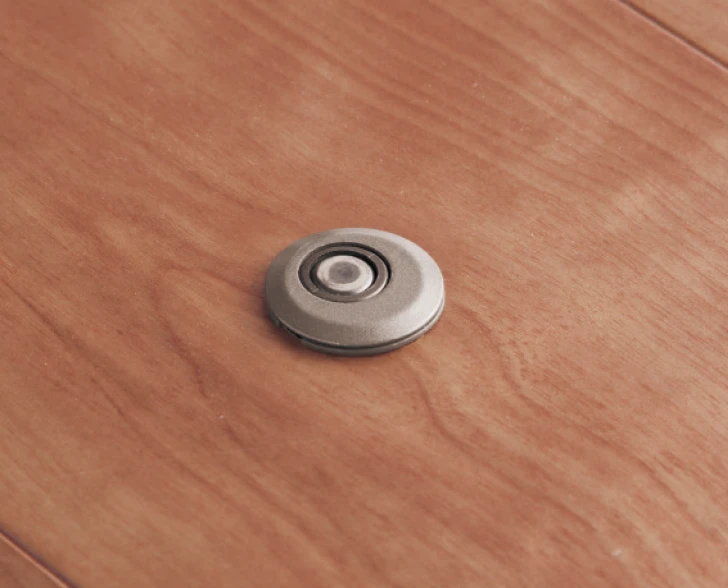

マグネットガイドピン対応

マグネットガイドピンが選択可能になり
床面をスッキリ仕上げることができます。

マグネットガイドピン対応

対応納まり:1間2枚連動片引き、1間3枚連動片引き、1間3枚引違い(大開口含む)

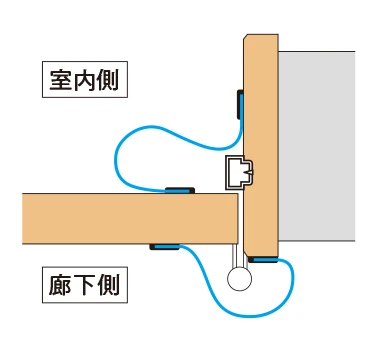

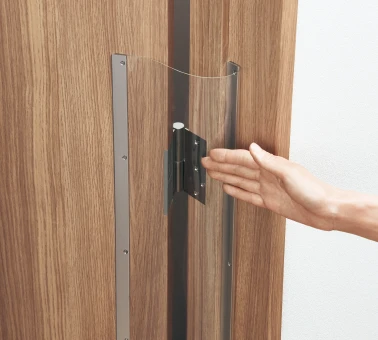

開き戸 指はさみ防止部材

指はさみ防止部材で開閉時に指をはさみにくくします。

開き戸 指はさみ防止部材
指はさみ防止部材 断面図
クリア色

クリア色

黒色

黒色

白色

白色

グレー色

グレー色

〇固定枠、カバー蝶番のみ取付可能、両面仕様
〇取付可能なデザイン : PA型、PD型、KE型、SB型、SC型、SD型、WB型、LA型、KC型、KD型、MK型、DC型、DG型、TA型、TD型

幅広引戸カラーオーダー

ペイントカラー、ソリッドカラー対応により、
ご要望に合わせたコーディネイトが可能になります。
納まり・価格などに関しては、品番価格をご確認ください。

幅広引戸カラーオーダー
スチール枠

より耐久性の高いスチール枠は車いすや人通りの多い場所におすすめです。

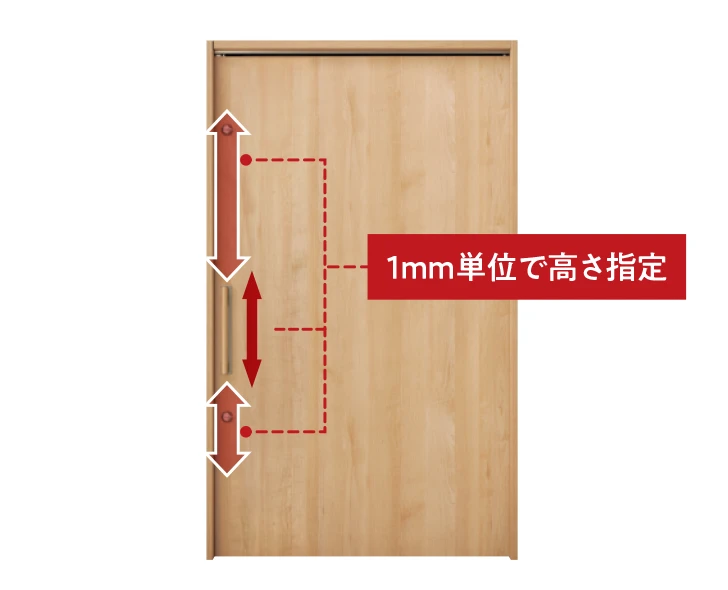

錠・引手/ハンドル高さ範囲拡大
錠・引手/ハンドル高さ範囲拡大

錠・引手/ハンドルの取り付けをご指定いただける範囲が拡大しました。
取付可能な高さに関しては諸条件がございます。

錠・引手/ハンドル高さ範囲拡大
