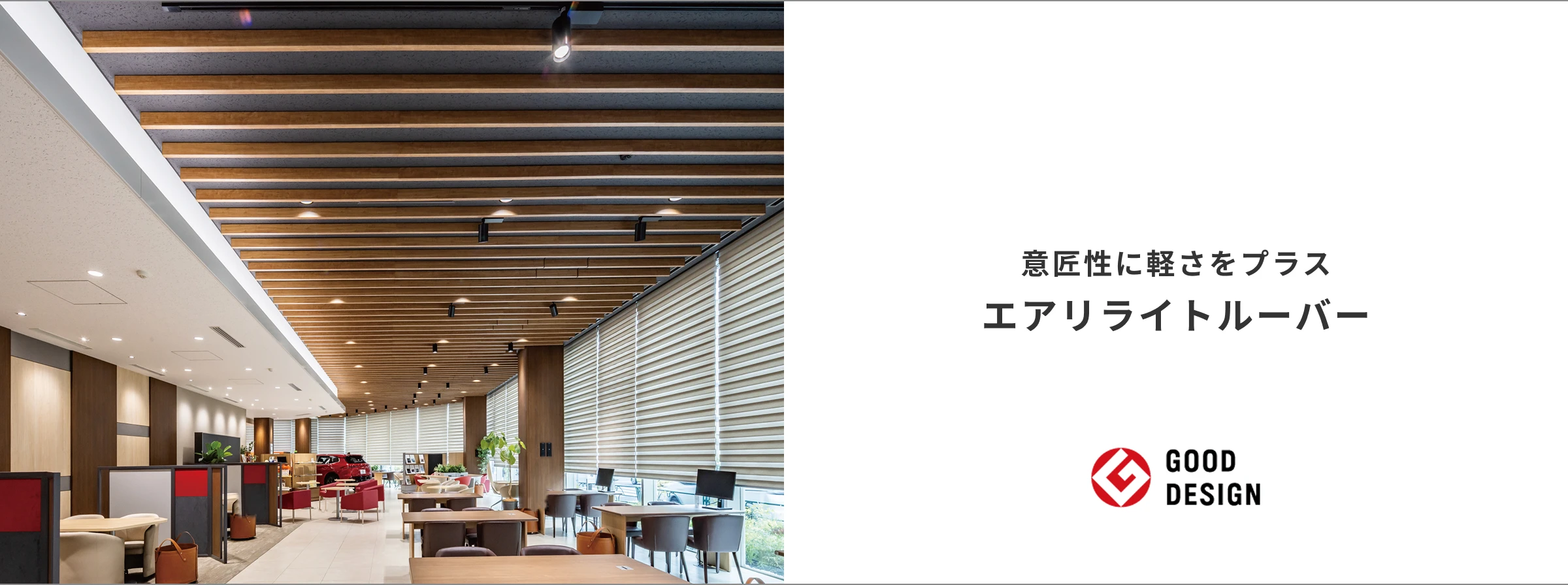

不燃軽量造作材（天井用・屋内専用）エアリライトルーバー

不燃軽量造作材エアリライトルーバー

木製・金属製ルーバーに
比べて大幅な軽量化を
実現した
“無機系不燃
紙製ルーバー”。

施設の安全性と意匠性を
高めながら、建築躯体への
負荷軽減にも貢献します。
（不燃認定番号：NM-5745（１））

軽量鉄骨下地吊り用はこちら

天井仕上げ材直付け用はこちら

システム天井グリッド
シリーズ用はこちら

全工法共通　エアリライトルーバーの特長

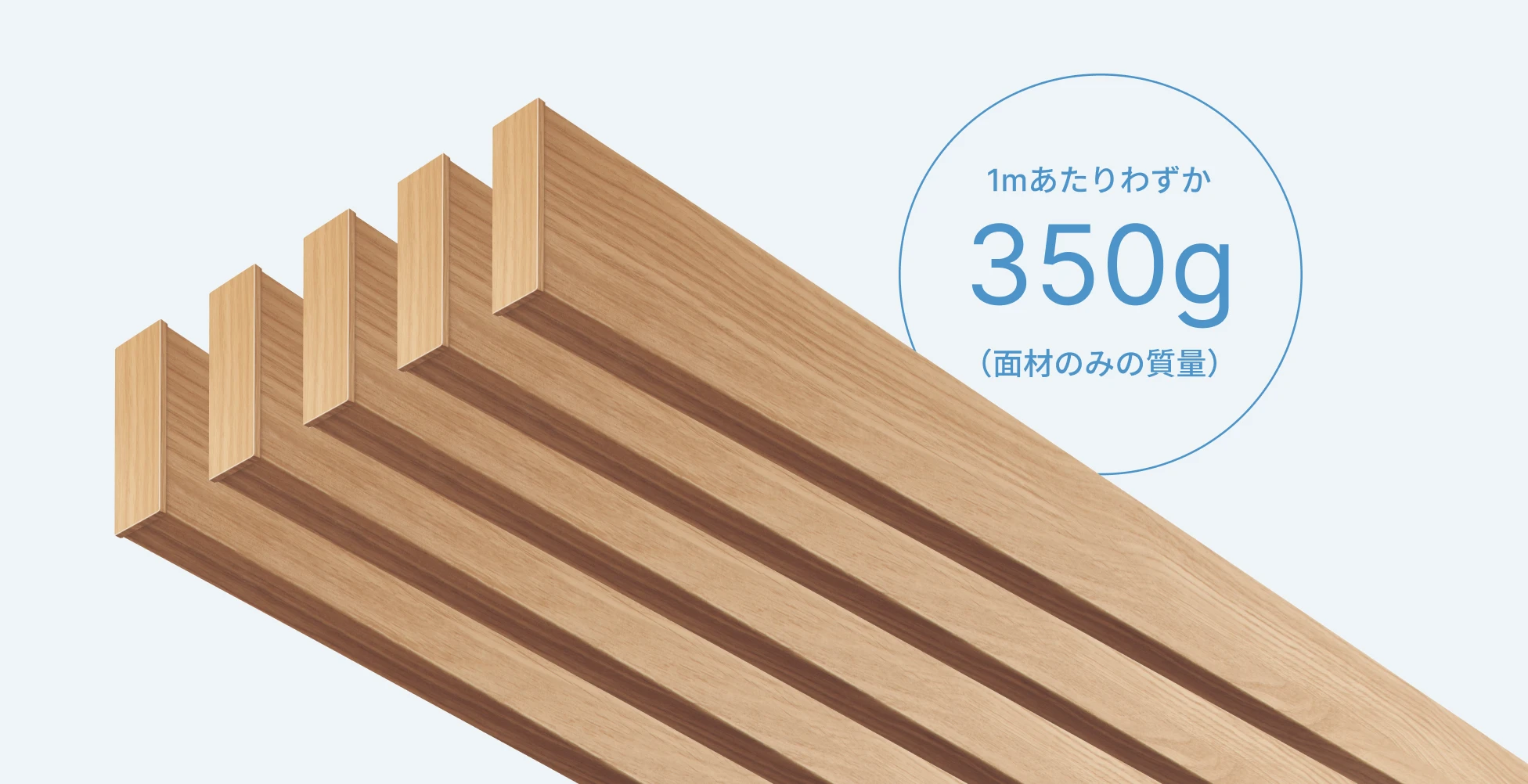

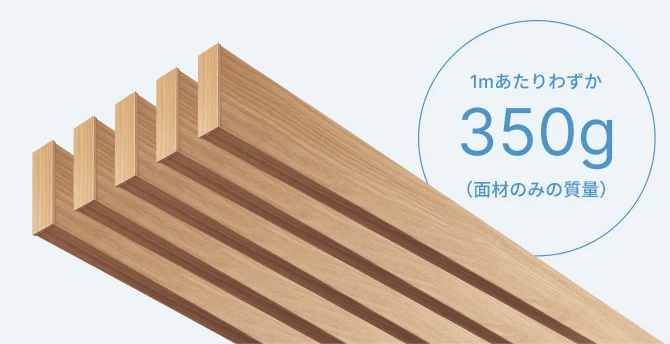

軽量性

金属製ルーバーと比較して、
大幅な軽量化を実現。

建築躯体への負荷を軽減。施工方法別にオリジナル部材をご用意し、施工性はもちろん設置時の安全性の向上にも配慮しました。
不燃性認定番号:NM-5745(1)

不燃性能が求められる天井仕上げ材として。

ノンアスベストの天然鉱物を主成分とした無機系不燃紙の表面に、当社エアリライトと同じ化粧シートを採用し、不燃認定を取得しました。

品質評価試験

水平震度６強でも落下せず、
破損もなし。

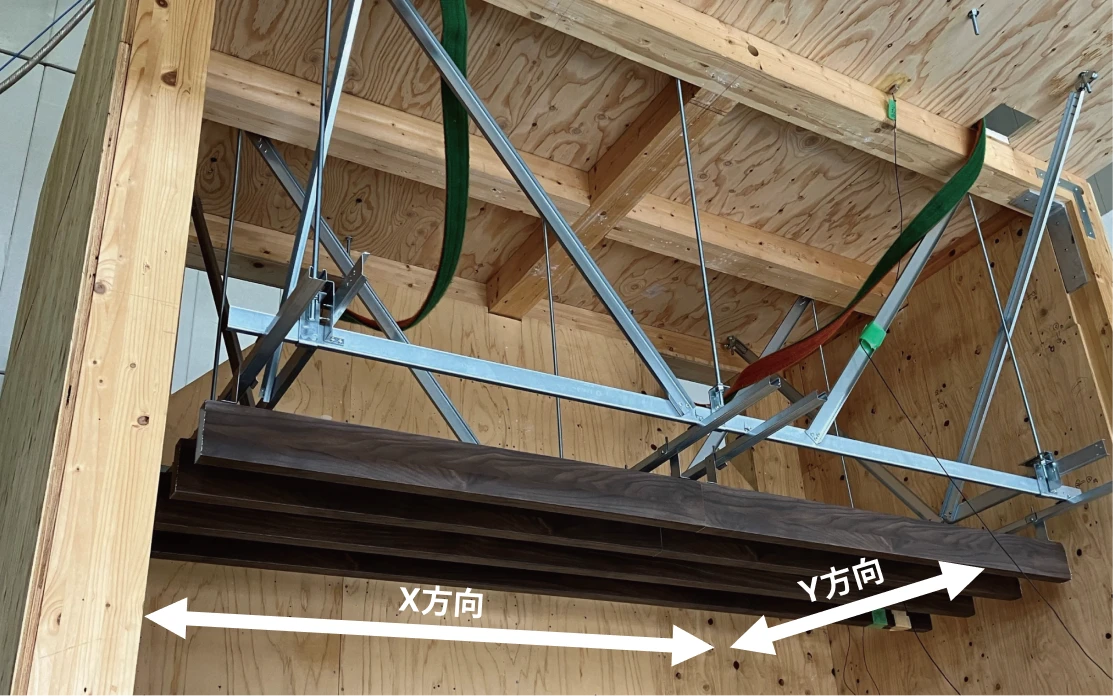

震度６強の地震波（社内基準）による振動実験を連続2回（X-Y各軸1回）実施。ルーバー本体には、試験の地震波により最大約３.5G～4.0Gの加速度が発生したものの落下及び大きな変形や破損はありませんでした。

在来工法（一般鋼製下地）にルーバーを標準施工し地震試験を実施。評価機関：パナソニックホールディングス（株）プロダクト解析センター

意匠性

空間にふさわしい
ルーバーデザインが可能。

長さを自由に設定でき、色柄もリアルな木目
調をはじめ豊富にご用意。空間イメージに
ぴったりのルーバーを表現できます。

エアリライトルーバーの色柄は
全7柄

アッシュ柄NL
オーク柄EV
チェリー柄CY
ウォールナット柄TY

※端部キャップは、ルーバー近似色縦木目

チャコールブラック柄BC
シルバーグレー柄GS
エクリュホワイト柄WE

※端部キャップは、ルーバー近似色単色（柄なし）

設置バリエーション

３つの施工方法をご用意。
さまざまな施設で採用可能。

設置する天井に合わせて、適切な施工方法をお選びいただけます。
軽量で取り付けも簡単、省施工で短工期化が図れます。素材は不燃紙のため、現場加工も容易です。

軽量鉄骨下地吊り用

詳細はこちら

天井仕上げ材直付け用

詳細はこちら

システム天井グリッドシリーズ用

詳細はこちら

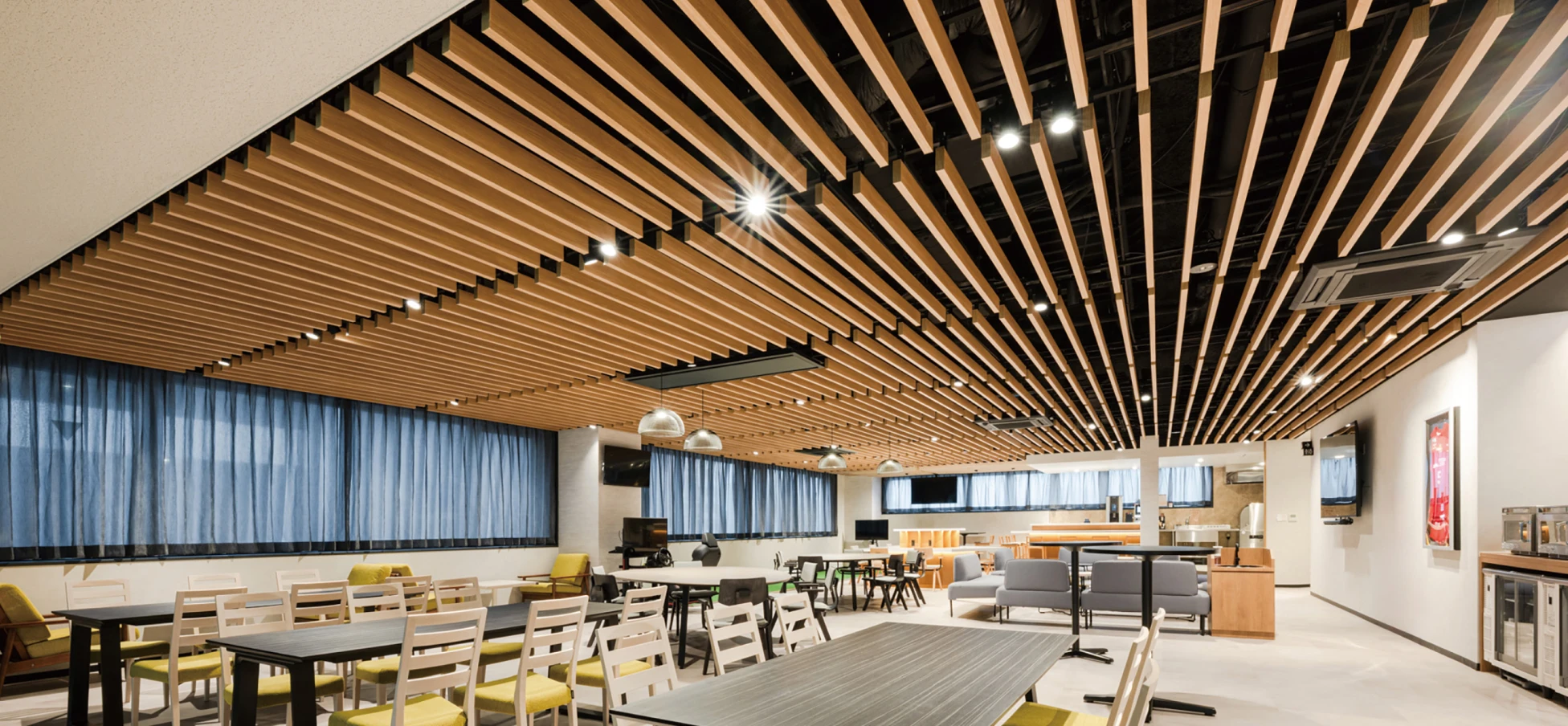

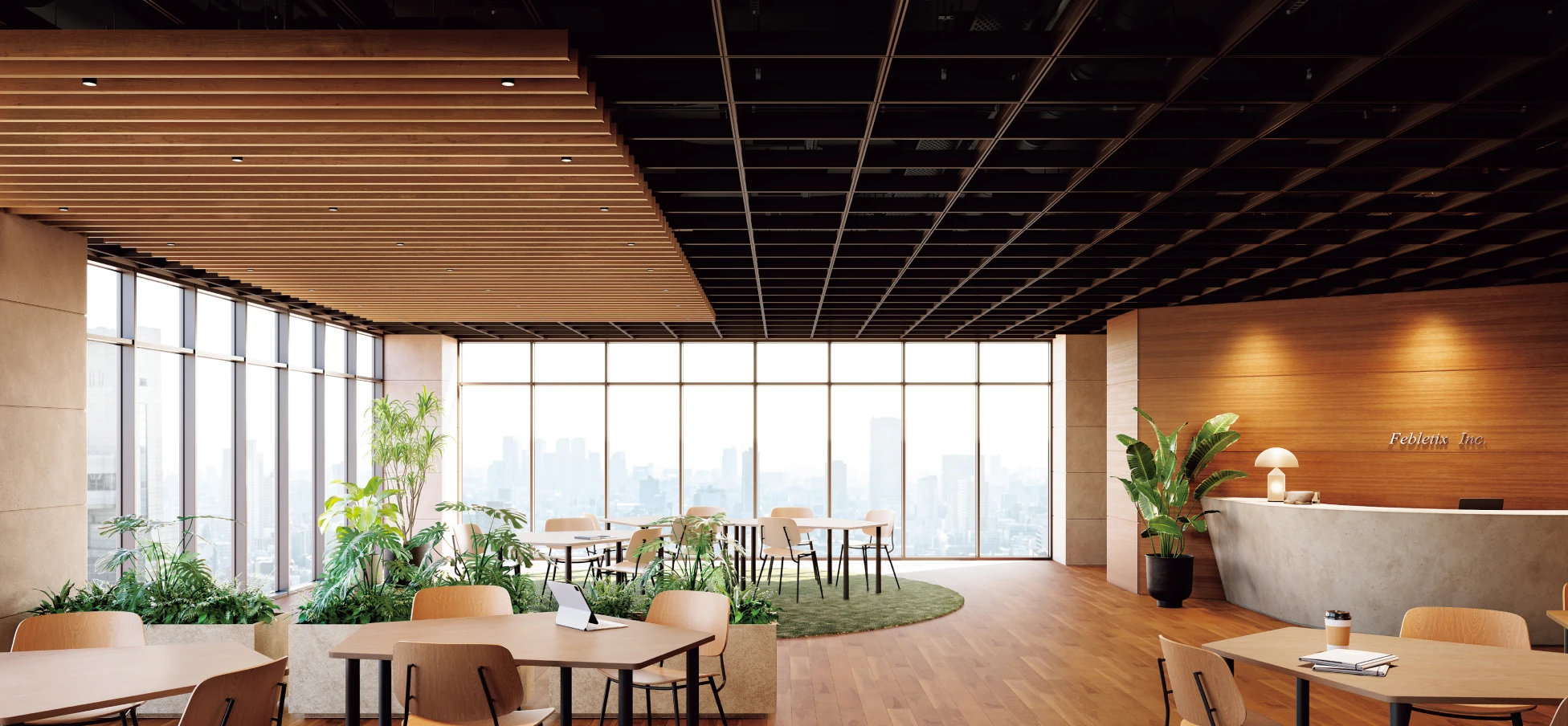

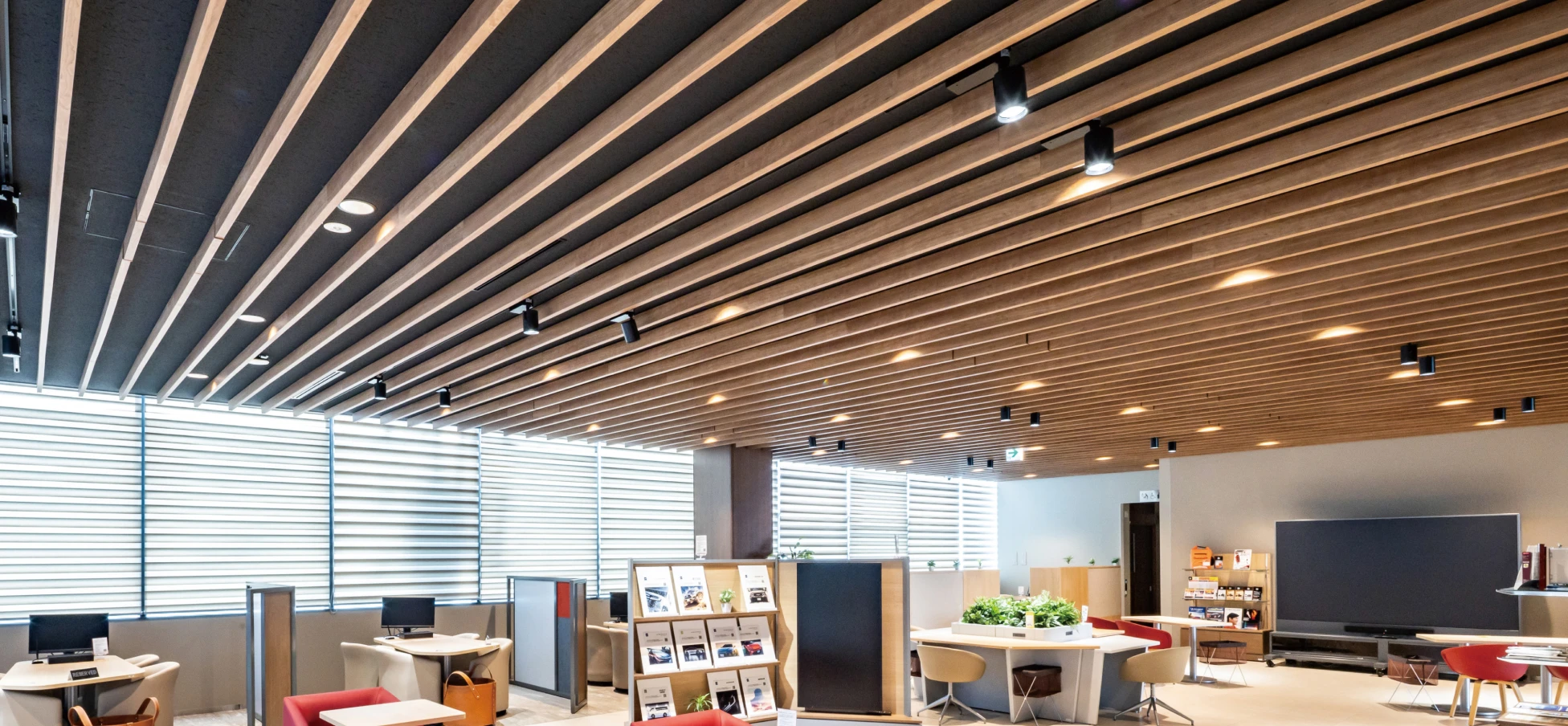

軽量鉄骨下地吊り用

スケルトン天井に。一般的な軽量鉄骨下地材を使い施工します。

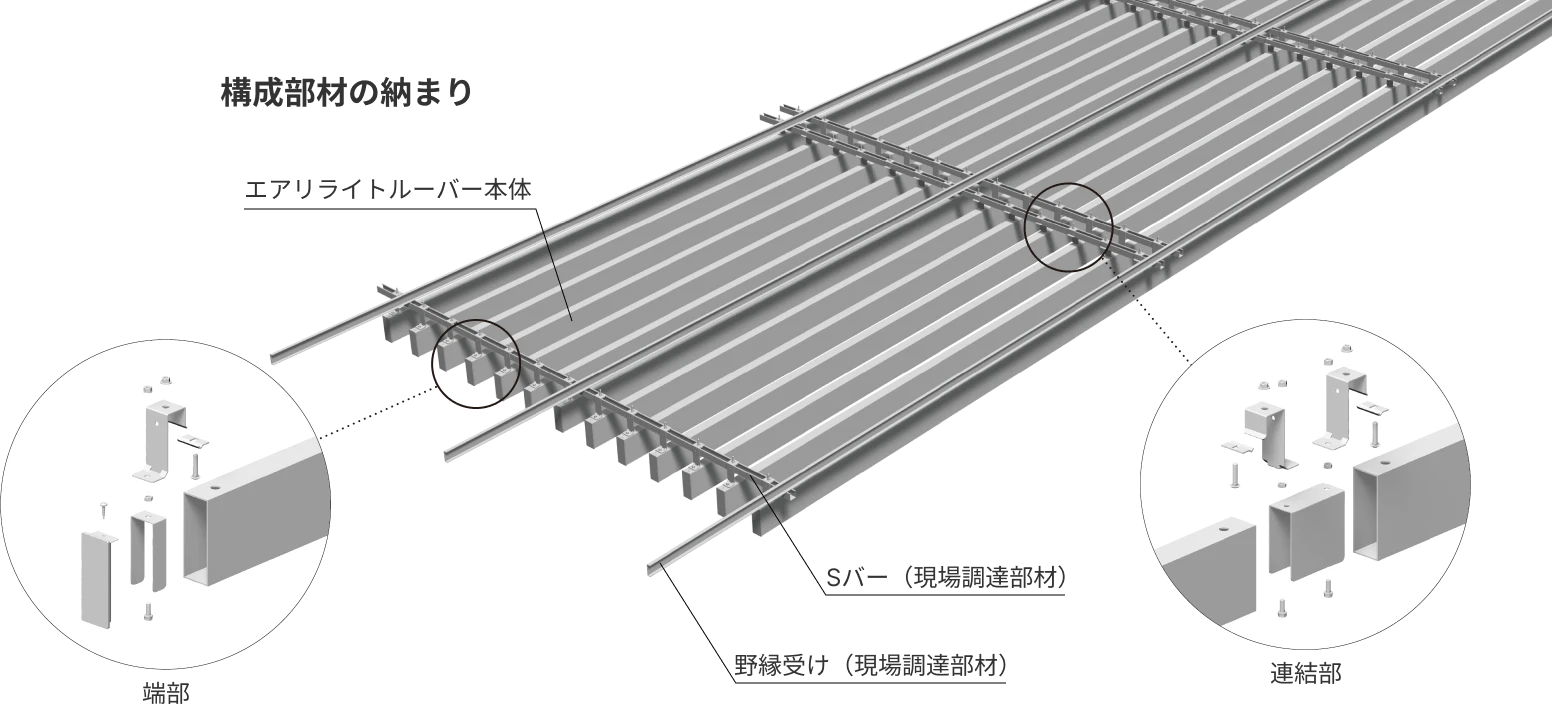

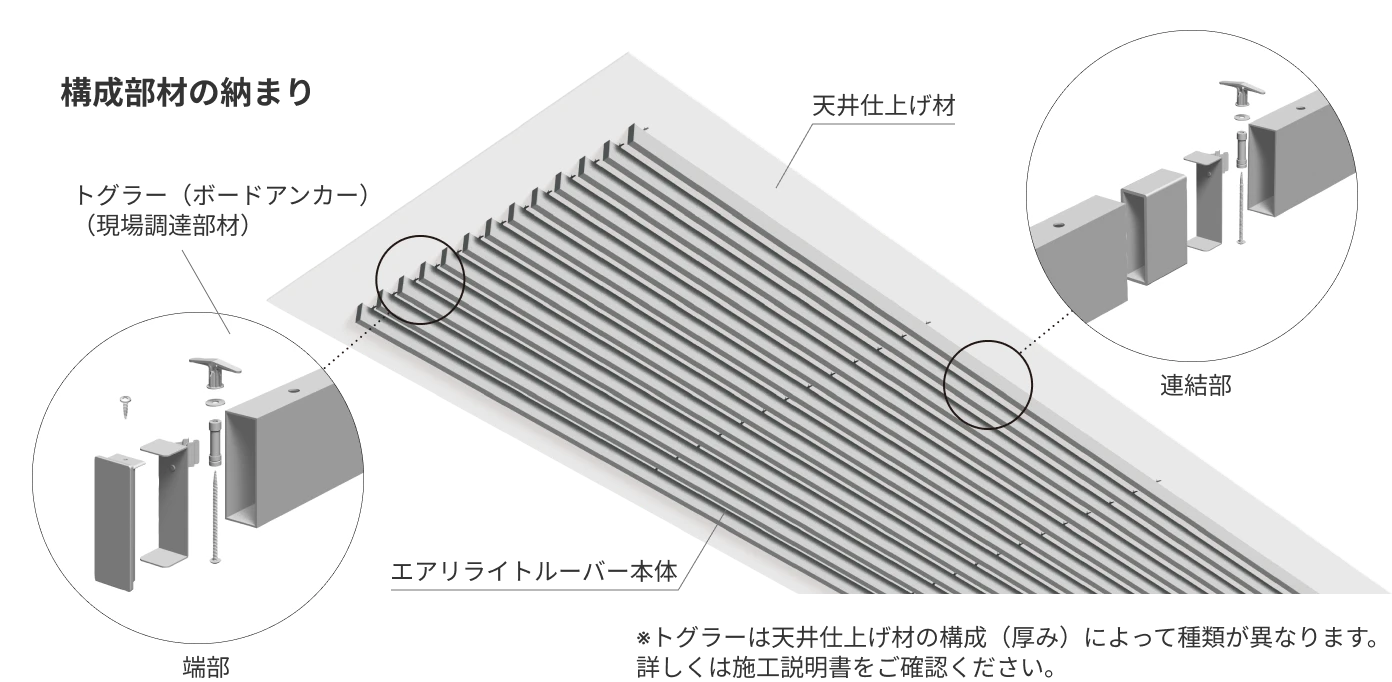

構成部材の納まり

軽量鉄骨下地吊り用

スケルトン天井に。
一般的な軽量鉄骨下地材を使い
施工します。

● 天井仕上げ材を設置しないスケルトン天井に対し、専用金具を使用してルーバーを施工。
● 一般的な軽量鉄骨下地材を使いルーバーを設置できます。

構成部材一覧

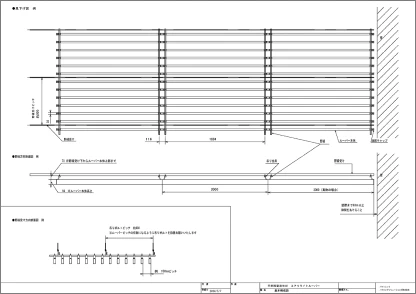

図面データ・施工説明書

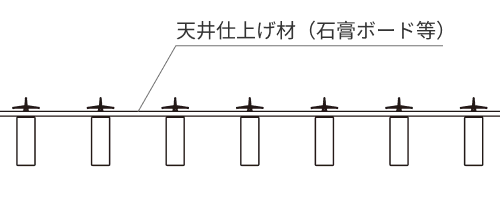

天井仕上げ材直付け用

既設の天井仕上げ材に。天井仕上げ材の吸音性能や空調性能などを損なうことなく、設置できます。

構成部材の納まり

天井仕上げ材直付け用

既設の天井仕上げ材に。
天井仕上げ材の吸音性能や
空調性能などを
損なうことなく、設置できます。

● 既設の天井仕上げ材※に専用金具を使用して、直付けでルーバーを施工。
● 空間全体の吸音性能や空調性能を損なうことなく、ルーバーを採用できます。
※化粧石膏ボード及び岩綿吸音板仕上げ（石膏ボード下地あり）

構成部材一覧
図面データ・施工説明書

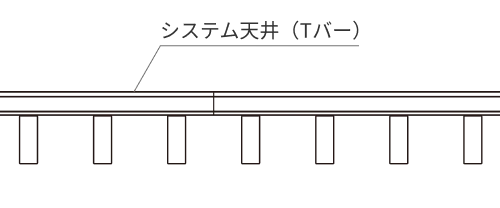

システム天井グリッドシリーズ用

パナソニック製システム天井グリッドシリーズ^※に。自由なレイアウトで設置できます。

構成部材の納まり

システム天井
グリッドシリーズ用

パナソニック製システム天井
グリッドシリーズ^※に。
自由なレイアウトで設置できます。

● システム天井（グリッドシリーズ）^※に専用金具を使用して、直付けでルーバーを施工。
● システム天井の下地材「Tバー15D」への直付けが可能なため、システム天井でも自由なレイアウトでルーバーを設置できます。
※取付可能なシステム天井は、パナソニック製システム天井グリッドシリーズ（600×600）モジュールに限ります。
※上記は、パナソニック株式会社エレクトリックワークス社ライティング事業部の製品です。
