「環境の変化」を踏まえた次世代のスタンダード雨とい KAKU
「環境の変化」を踏まえた次世代のスタンダード雨とい KAKU

耐候性向上仕様

※一般地域での積雪30cm以内の場合。

特長

躯体との一体化を狙ったシンプル形状とテクスチャー

  • 段差のないフラット形状

    段差のないフラット形状

    「アイアン」がもつ耐熱性の強みを生かしたシンプルな形状。無駄な段差がないことで躯体との一体化を実現しました。

  • 光沢を抑えたテクスチャー加工

    光沢を抑えた質感

    前面部に施したツヤ消し効果のあるテクスチャー加工が、プラスチック特有の光沢感を抑え、住宅外観に溶け込みます。

多彩な屋根形状・軒先にも、ノイズレスに対応

  • 多彩な屋根形状・軒先
  • 美しい軒天合わせ

    軒天合わせも美しく

    細部の納まりにもこだわったデザイン設計。無駄な段差のない箱型の形状だから、軒天合わせも美しく納まります。

  • 軒ゼロにもフィット

    軒ゼロにもフィット

    軒の出がない屋根にも違和感なく納まるデザイン。縦長の箱型形状が屋根や壁との一体感を実現します。

コンパクトサイズながら大容量排水を実現

大容量排水を実現

軒先の“空間”を最大限に活用した合理的な設計で、コンパクトサイズながら局地的大雨でもしっかり排水。雹(ひょう)や台風時の飛来物に強いのは、スチール芯入りのアイアン素材ならではです。

上幅は、狭小地での斜線制限や積雪を考慮した、受水に必要最低限のサイズ。

プラスチック+スチールのアイアン特性

プラスチックとスチールのハイブリッド素材「アイアン」

プラスチックとスチールのハイブリッド素材「アイアン」。亜鉛処理スチール芯を耐候性向上特殊樹脂で被覆した硬質塩化ビニル樹脂層にインサート。雨といのたわみや紫外線による劣化を抑制します。

耐熱性
膨張・変形がほとんどなく、たわみやねじれがありません。
耐荷重性
積雪や塵あい、土砂のたまりやすい地域にも適しています。
耐衝撃性
台風による飛来物の衝撃にも、挿入されたスチール芯が優れた耐衝撃性を発揮します。

※雨だれが地面に直接落下し、地面に"くぼみ"が出来る場合があります。対処方法としまして、玉砂利、芝生などを敷いてください。

※軒とい底面からの跳ね返りの雨水や風で巻き込まれた雨水が、軒といと水切りの間より鼻隠し側に回り、鼻隠しを汚すことがあります。

※画面と実物では色柄が異なります。現物の商品サンプルなどでお確かめください。

カラーバリエーション

  • カラー:ミルクホワイト

    MQK0130

    ミルクホワイト

  • カラー:ブラック

    MQK6130

    ブラック

  • カラー:しんちゃ

    MQK5130

    しんちゃ

  • カラー:オークグレー

    MQKD130

    オークグレー

※たてといは丸60を使用。

●右に表示した数値はカラーマンセル値(参考)です。[ ミルクホワイト5Y9/0.5 しんちゃ4.7YR2.8/0.8 ブラック9B2/0.4 オークグレー7.6YR3.7/0.1 ]

●商品写真の下に記されている品番は、軒といのみの品番です。

※画面と実物では色柄が異なります。現物の商品サンプルなどでお確かめください。

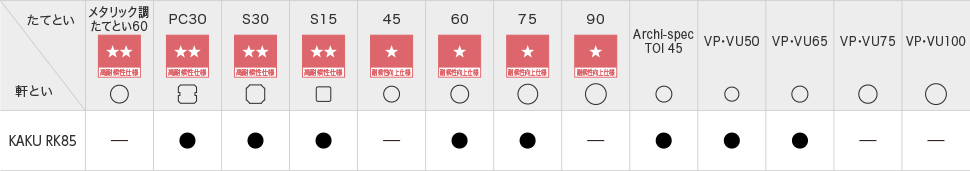

たてとい対応表

※軒といと、たてといの色のラインアップが異なる場合がございます。

たてとい対応表

排水能力

近年多発する局地的大雨にも考慮した排水能力高排水システムを採用することで、落し口の削減も期待できます。

● 通常排水(サイホン発生なし)

水勾配 1/1,000 ≒ 水勾配なしの時

当社たてといサイズ 軒とい、たてとい
組み合わせによる
排水能力(L/s)
地域別降雨強度での落し口1カ所あたりの適応屋根投影面積
降雨強度
160mm/hの時
降雨強度
140mm/hの時
降雨強度
120mm/hの時
降雨強度
100mm/hの時
S30
PC30
60
75
1.5 34m²以下 38m²以下 45m²以下 54m²以下

● 高排水システム(サイホン発生あり)

水勾配 1/1,000 ≒ 水勾配なしの時

当社たてといサイズ 軒とい、たてとい
組み合わせによる
排水能力(L/s)
※実測値
地域別降雨強度での落し口1カ所あたりの適応屋根投影面積
降雨強度
160mm/hの時
降雨強度
140mm/hの時
降雨強度
120mm/hの時
降雨強度
100mm/hの時

60
2.3 52m²以下 59m²以下 69m²以下 83m²以下
Archi-spec TOI 45 2.4 54m²以下 61m²以下 72m²以下 86m²以下
瞬水
S15
2.7 60m²以下 69m²以下 80m²以下 96m²以下

※たてとい60(高排水システム)は、シンプルたて継手(高排水機能付)をお使いください。

[ KAKU RK85 × 高排水システム 落し口の数 削減例(一層寄棟屋根プラン) ](単位㎜)

KAKU RK85 × 高排水システム  落し口の数  削減例
