足元ストッカーに設置されたディープタイプを、現行のディープタイプに入れ替える際の注意点

  • 写真のように下部が足元ストッカーの場合、ディープタイプの入れ替えの際には足元ストッカーをそのまま使用します。（パナソニック製〈旧松下電工製を含む〉のシステムキッチンの場合。）
  • 現行品に同梱されている「脚ユニット（台枠）」および「前ズレ防止金具」「転倒防止金具」は使用しません。

以下のポイントを確認の上、お取組み下さい。

■本体の取り外し前のポイント（図1）
  • ① 足元ストッカーの引き出しを抜き取り、本体のスライドドアを少し引き出す。
  • ② 左右の前ズレ防止金具を固定しているネジ（トラスM4×25またはローレットネジ）をストッカー内側から外す。
  • ③ 本体ドアの下部を持って、本体を少し持ち上げながら、左右の前ズレ防止金具を抜き取る。

※金具とネジは、本体設置まで紛失しないよう注意する。

■本体の取り付けの際のポイント（図1）

・上記の逆の手順で、先ほど外した前ズレ防止金具を取り付けます。金具には左右(L・Rの刻印)がありますので、間違えないように注意してください。

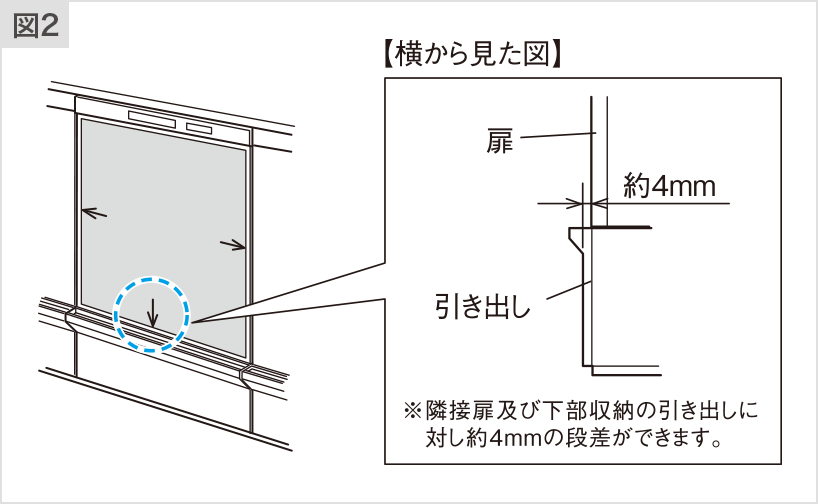

■本体設置後のドア面合わせのポイント（図2）

・足元ストッカーの構造上、設置した食洗機の前面扉は、隣接するキッチンキャビネットの扉面より、約4mm奥に入り込みます。必ずお客様のご了解を得てからお取り組みください。
