小型エレベーター 〈 小規模建築物用 〉 商品ラインアップ

MENU

パナソニックなら設置・維持費が低コスト!
木造建築にも対応します。

小型エレベーターラインアップ

ラインアップ

商品名 XLウェルハートUi ウェルハートUi
ロープ式 ロープ式

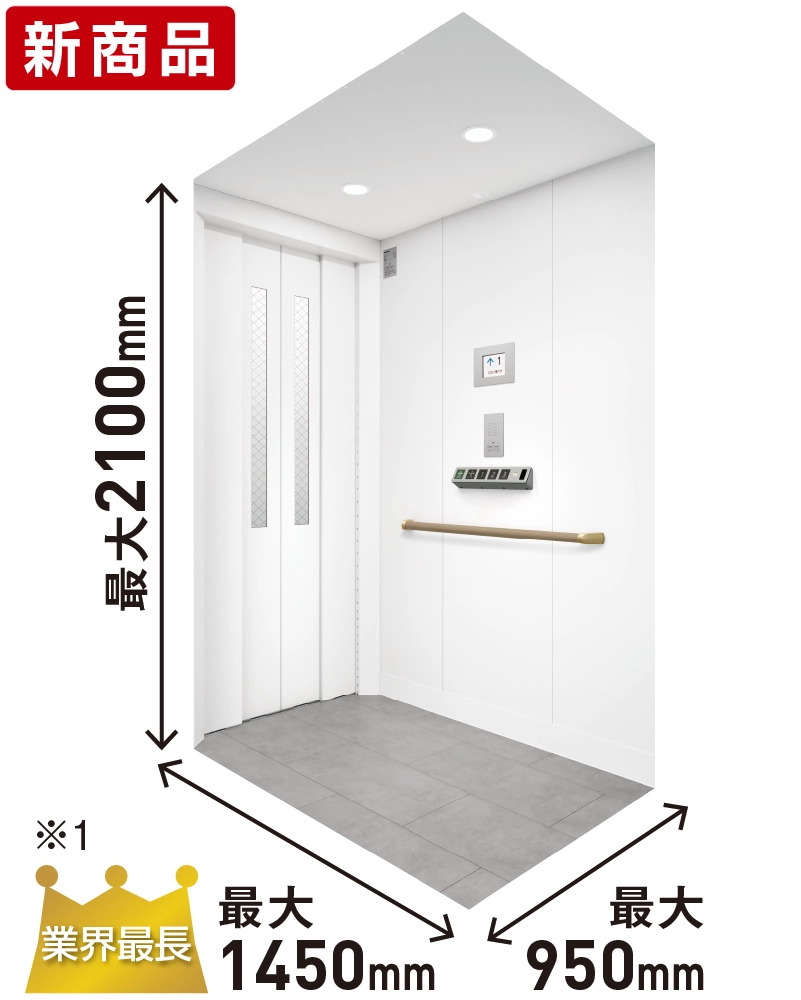

XLウェルハートUiのルーム内写真

商品紹介ページ

ウェルハートUiのルーム内写真

商品紹介ページ

対象建築物 ルームが鋼板製のため、建物構造の制限はありませんので全ての小規模建築物に設置できます。

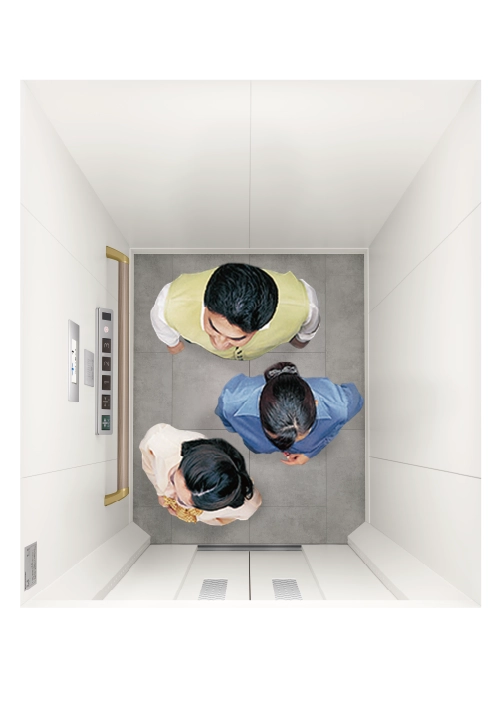

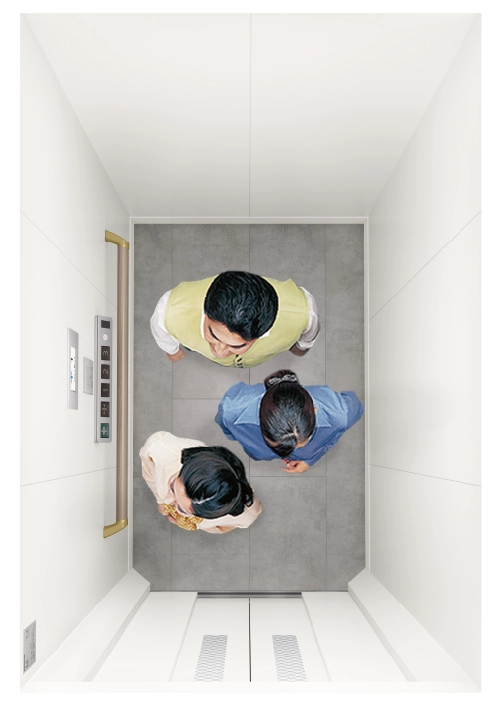

ルーム内俯瞰図 XLウェルハートUiのルーム内俯瞰図 ウェルハートUiのルーム内俯瞰図
防火区画竪穴区画 遮煙乗り場ドアけむりシャットアイコン 遮煙乗り場ドアけむりシャットアイコン

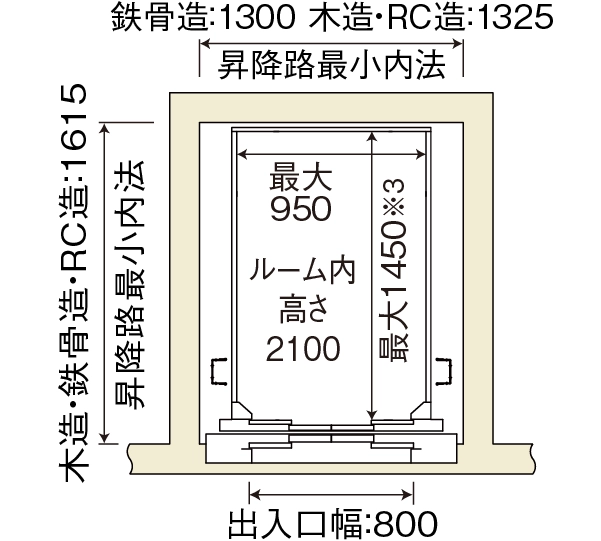

昇降路最小内法※2単位:mm乗り場ドアを昇降路内に設置する場合、昇降路最小内法は変わります。 XLウェルハートUi昇降路平面図※7 ウェルハートUi昇降路平面図
ご利用可能
車いす※3
介助者が
同乗しない場合
電動式車いす又は自走式車いす
全幅700mm×全長1,300mm以下
自走式車いす
全幅700mm×全長1,020mm以下
介助者が
同乗する場合
電動式車いす又は自走式車いす
全幅700mm×全長1,200mm以下
介助式車いす
全幅700mm×全長920mm以下
昇降行程※4最大停止数 10m以下4カ所
速度 上昇20m/分、下降30m/分 上昇20m/分、下降30m/分
電気料金※5
1日20回使用(10往復)の場合
800/月 790/月
メンテナンス料金※6
(定期点検年4回)
138,600円/年
(税抜 126,000円/年)
138,600円/年
(税抜 126,000円/年)
商品名 XLミディモダンUi XLワイドUi
ロープ式 ロープ式

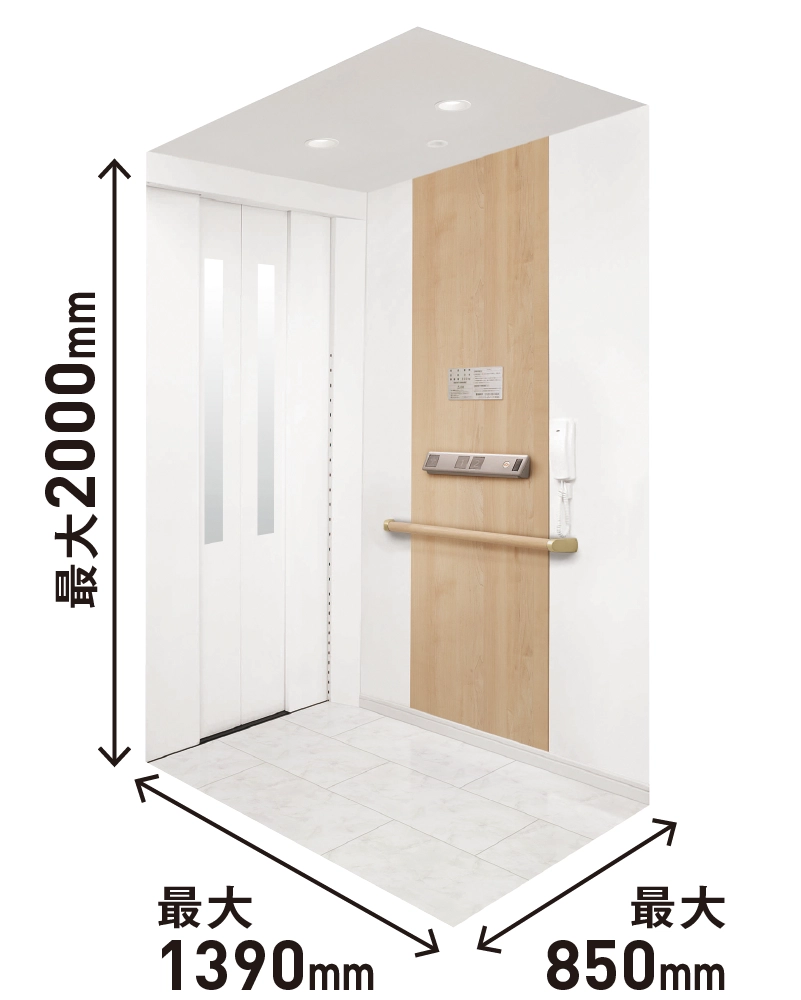

XLミディモダンUiのルーム内写真

商品紹介ページ

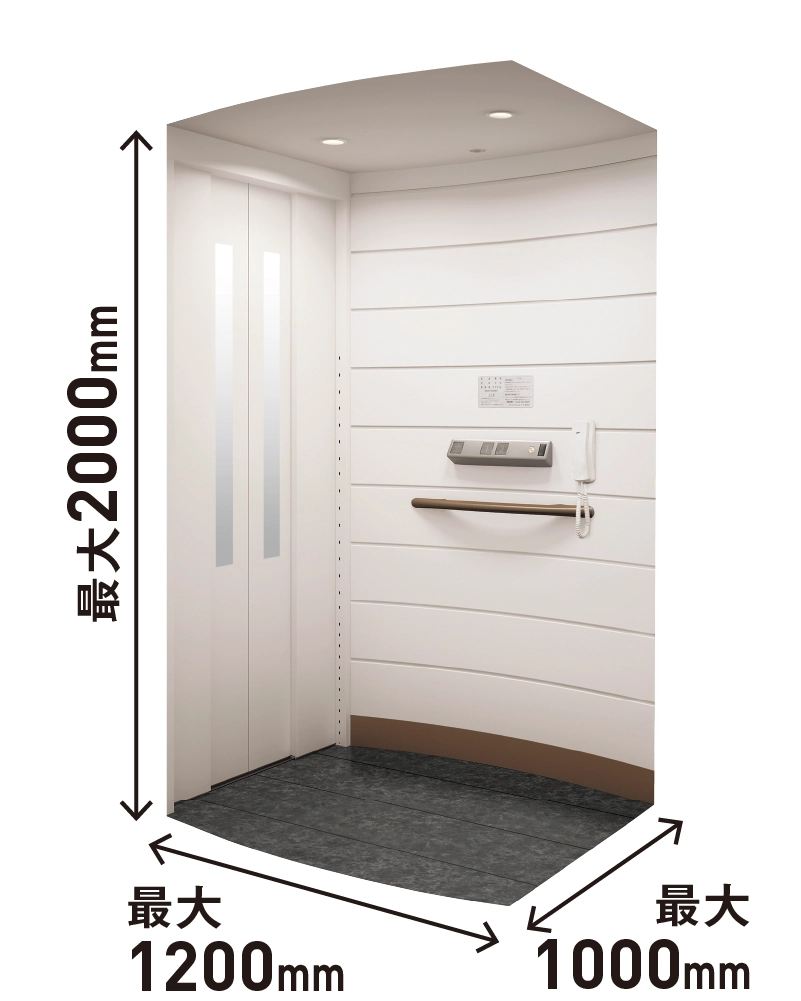

XLワイドUiのルーム内写真

商品紹介ページ

対象建築物 エレベータールーム内が可燃性(木製、樹脂製)のため、地階又は3階以上の階に居室がある耐火・準耐火構造の小規模建築物には設置できません。

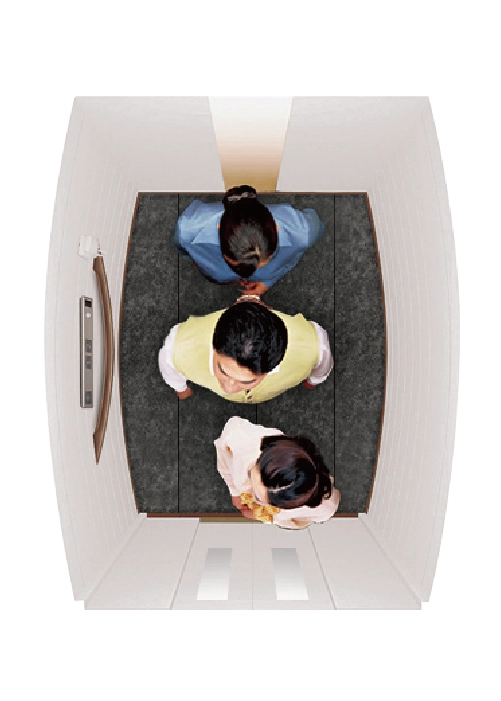

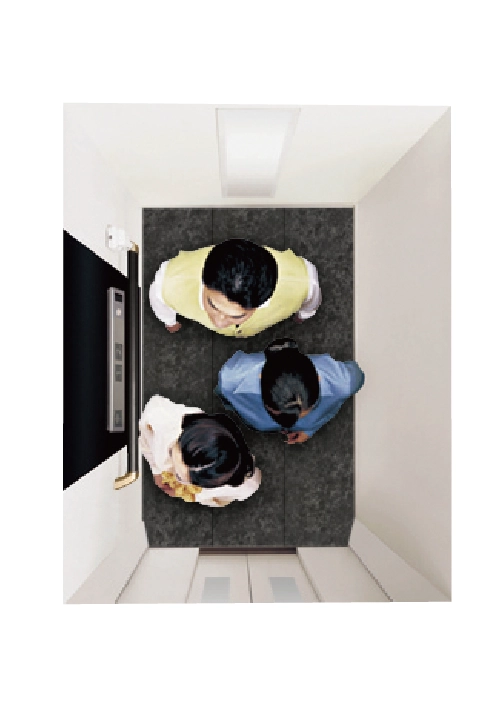

ルーム内俯瞰図 XLミディモダンUiのルーム内俯瞰図 XLワイドUiのルーム内俯瞰図
防火区画竪穴区画

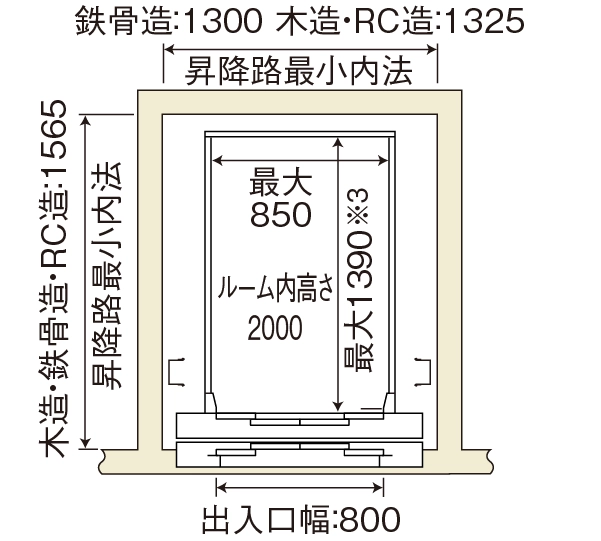

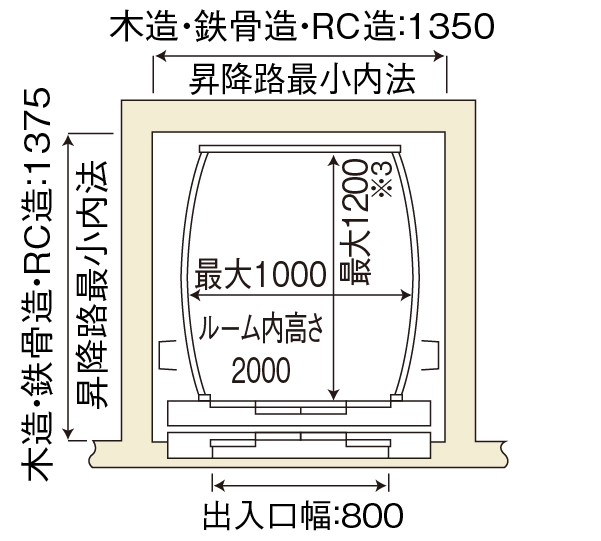

昇降路最小内法※2単位:mm乗り場ドアを昇降路内に設置する場合、昇降路最小内法は変わります。 XLミディモダンUi昇降路平面図※7 XLワイドUi昇降路平面図
ご利用可能
車いす※3
介助者が
同乗しない場合
電動式車いす又は自走式車いす
全幅700mm×全長1,200mm以下
自走式車いす
全幅700mm×全長1,070mm以下
介助者が
同乗する場合
自走式車いす
全幅700mm×全長1,100mm以下
自走式車いす
全幅700mm×全長970mm以下
昇降行程※4最大停止数 10m以下4カ所
速度 上昇20m/分、下降30m/分 上昇20m/分、下降30m/分
電気料金※5
1日20回使用(10往復)の場合
800/月 800/月
メンテナンス料金※6
(定期点検年4回)
138,600円/年
(税抜 126,000円/年)
138,600円/年
(税抜 126,000円/年)
  • ※1小型エレベーター業界において2024年2月当社調べ
  • ※2一方向出入口の場合の寸法です。二方向出入口、乗り場ドアを昇降路内に設置する場合等、商品により寸法が変わります。
    この寸法は昇降路内の建築誤差がない場合の寸法です。
  • ※3ご利用可能な「車いすタイプ」や「サイズ」は目安として参考表示しています。実際にご利用になる車いすでご確認ください。
  • ※4昇降行程とは、エレベーターが走行する「最下階の床面~最上階の床面」までの高さです。
  • ※5[運転条件]昇降行程3000mm、運転回数10往復、全機種一方向出入口について計算。
    [算出基準]2階建て新電力料金目安単価31円/kWh(税込)とした場合の試算です。(公益社団法人 全国家庭電気製品公正取引協議会)
  • ※6料金は消費税率を10%として算出しております。消費税率に変更があった場合はメンテナンス契約締結後であっても変更後の消費税率が適用されます。
  • ※7踏込み部分を含む寸法です。尚、ルーム内奥行き最大寸法は、建築基準法及び確認申請時の寸法とは異なります。
